問題

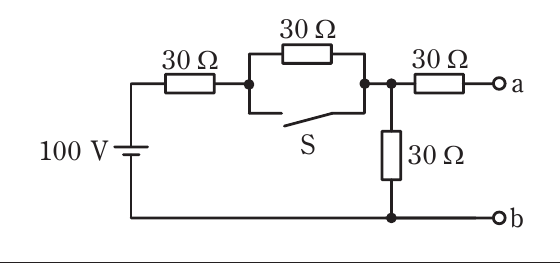

図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。（100V電源に、30Ωと30Ωの並列回路を経てスイッチS、その先のa端子側に30Ω、a-b間に30Ωが接続されている回路）
選択肢
- 1イ. 30
- 2ロ. 40
- 3ハ. 50
- 4ニ. 60
正解
3. ハ. 50
詳しい解説を見る解説を閉じる
解説
スイッチSを閉じると、上部の30Ωと30Ωが並列となり (30×30)/(30+30)=15Ω。回路全体は、電源100Vに対して直列部分の抵抗と、a-b間の30Ωとで分圧されます。a-b間の30Ωにかかる電圧を分圧計算で求めると50Vとなります。直並列回路の合成抵抗と分圧の計算は第二種電気工事士で頻出の基礎問題です。（出典: 一般財団法人 電気技術者試験センター 令和5年度上期 第二種電気工事士 学科試験 問1）
