問題

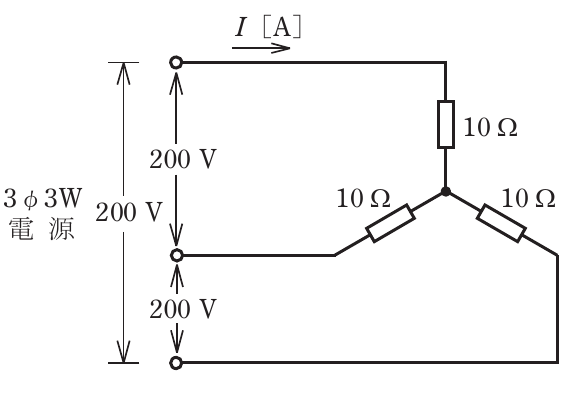

図のような三相3線式回路に流れる電流I[A]は。電源相電圧200V、各相に10Ωの抵抗をY結線で接続している。

正解

2. 11.6

詳しい解説を見る

解説

Y結線の場合、相電圧は線間電圧の1/√3。線間電圧200Vのとき相電圧=200/√3≒115.6V。各相の電流 I=相電圧/R=115.6/10≒11.6A。Y結線では線電流=相電流となります。（出典: 一般財団法人電気技術者試験センター令和6年度上期第二種電気工事士学科試験問5）
