正解
2. 3
解説

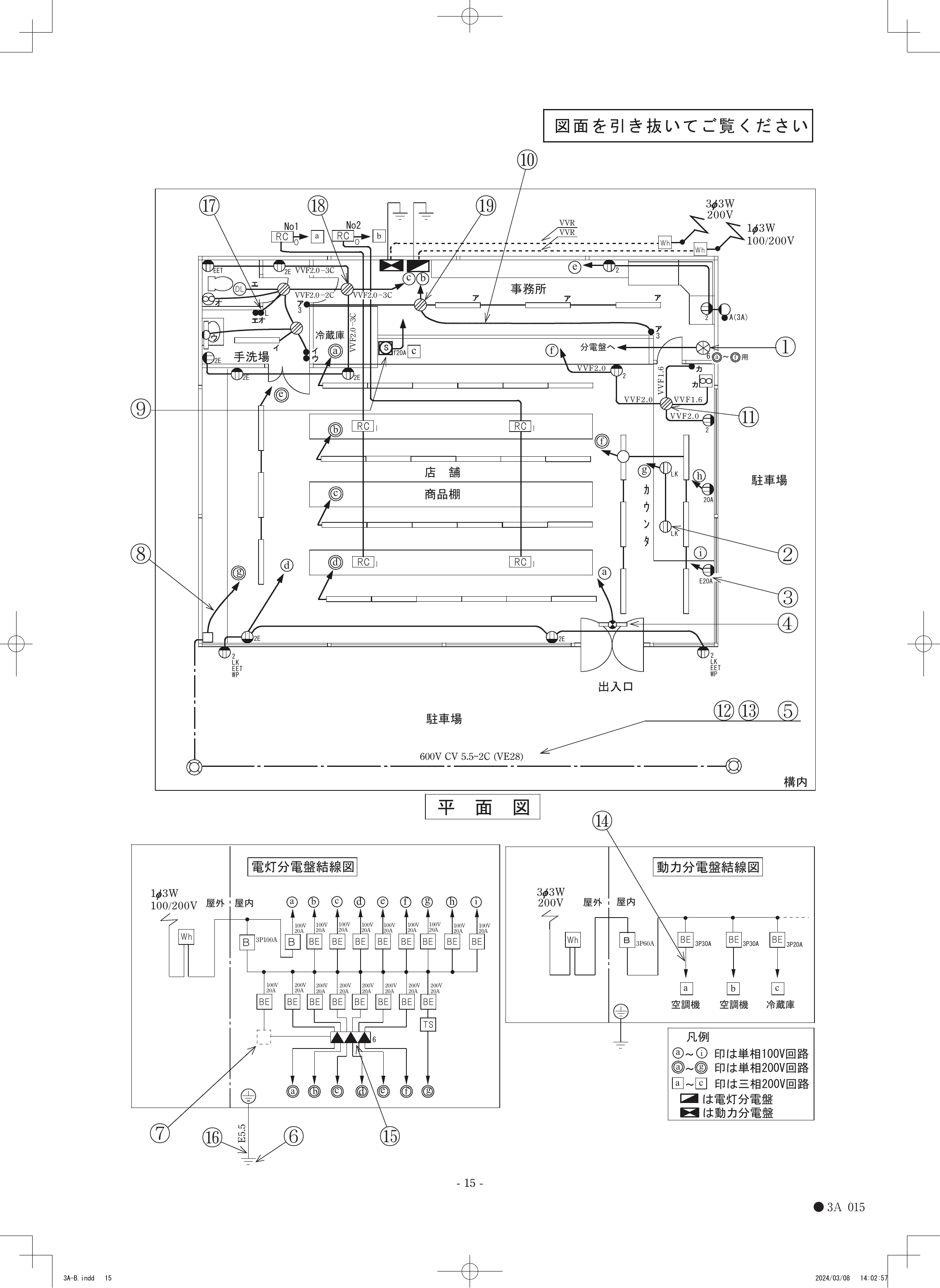

⑩は事務所天井部分の配線で、照明（ア）と点滅器およびジョイントボックス間の配線です。電源（非接地側・接地側）とスイッチの戻り線などの接続関係を整理すると、この区間に必要な最少電線本数（心線数）は3本となります。配線図の点滅回路の構成を追って最少本数を判断します。（出典: 一般財団法人 電気技術者試験センター 令和6年度上期 第二種電気工事士 学科試験 問40）
一問一答
全200問を繰り返し学習
第6問
図のような単相2線式回路で、c-c'間の電圧が99Vのとき、a-a'間の電圧[V]は。電線の抵抗r=0.1Ω、a-b間とb-c間にそれぞれ10Aの抵抗負荷が接続されている。
第23問
金属管工事による低圧屋内配線の施工方法として、不適切なものは。
第40問
⑩で示す部分に取り付けるモータブレーカの図記号は。選択肢はイ：四角枠内に「B」、ロ：四角枠内に「BE」、ハ：四角枠内に「Ⓢ」（円内S）、ニ：四角枠内に「S」である。
第6問
図のように、電線のこう長8mの配線により、消費電力2000Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1000m当たり3.2Ωとする。
第23問
硬質ポリ塩化ビニル電線管による合成樹脂管工事として、不適切なものは。
