問題

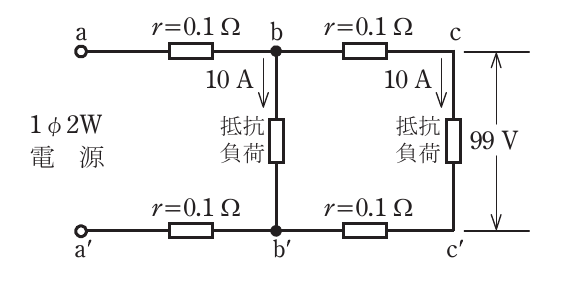

図のような単相2線式回路で、c-c'間の電圧が99Vのとき、a-a'間の電圧[V]は。電線の抵抗r=0.1Ω、a-b間とb-c間にそれぞれ10Aの抵抗負荷が接続されている。
選択肢
- 1102
- 2103
- 3104
- 4105
正解
4. 105
詳しい解説を見る解説を閉じる
解説
b-c間の電線に流れる電流は10A、b点〜a点の電線に流れる電流は10+10=20Aとなります。b-c間の電圧降下=2×(0.1×10)=2V、a-b間の電圧降下=2×(0.1×20)=4V。c-c'=99Vに対し b-b'=99+2=101V、a-a'=101+4=105V となります。複数負荷の電圧降下は加算的に計算します。（出典: 一般財団法人 電気技術者試験センター 令和6年度下期 第二種電気工事士 学科試験 問6）
