問題

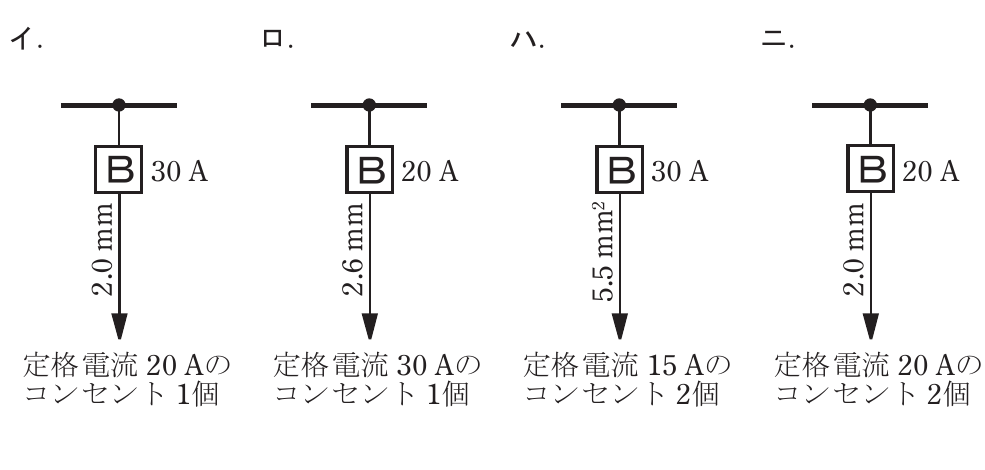

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線(軟銅線)の太さを示す。また、コンセントは兼用コンセントではないものとする。
選択肢
- 1イ. 配線用遮断器30A、電線2.0mm、定格電流20Aのコンセント1個
- 2ロ. 配線用遮断器20A、電線2.6mm、定格電流30Aのコンセント1個
- 3ハ. 配線用遮断器30A、電線5.5mm²、定格電流15Aのコンセント2個
- 4ニ. 配線用遮断器20A、電線2.0mm、定格電流20Aのコンセント2個
正解
4. ニ. 配線用遮断器20A、電線2.0mm、定格電流20Aのコンセント2個
詳しい解説を見る解説を閉じる
解説
20A配線用遮断器の分岐回路では、電線太さ1.6mm以上、コンセント定格20A以下が必要。ニは20A遮断器・2.0mm・20Aコンセントで全て条件適合。イは30A遮断器に対して2.0mm（許容電流不足）、ロは30Aコンセントが20A遮断器に不適、ハは30A遮断器に15Aコンセントが不適です。（出典: 一般財団法人 電気技術者試験センター 令和7年度上期 第二種電気工事士 学科試験 問10）
