3. 配線用遮断器(電動機保護兼用)
解説

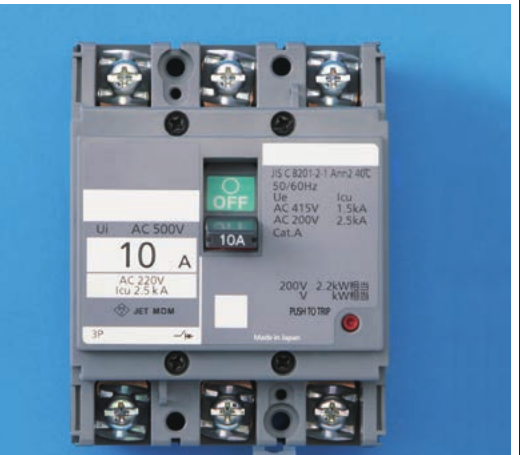

写真の器具は配線用遮断器（電動機保護兼用）です。三相回路の電動機分岐回路で過負荷・短絡保護に用いられます。漏電警報器・漏電遮断器とは異なり、漏電を検知する機能（テストボタン）は持たず、過電流による保護を行います。（出典: 一般財団法人 電気技術者試験センター 令和7年度上期 第二種電気工事士 学科試験 問17）
一問一答
全200問を繰り返し学習
第33問
③で示す図記号の器具の種類は。
第50問
この配線図の図記号から、この工事で使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。（イ.プルスイッチ、ロ.押しボタンスイッチ(ON/OFF)、ハ.3路スイッチの接点構成(0-1-3)、ニ.単極スイッチの接点構成）
第17問
写真に示す器具の用途は。 [写真]に示すのは人感センサ付きの自動点滅器(壁取付タイプ)である。
第33問
配線図の③で示す部分の小勢力回路で使用できる電圧の最大値[V]は。
第50問
この配線図の施工で、一般的に使用されることのないものは。 [写真]イ.合成樹脂製埋込スイッチボックス(塗代カバー付)、ロ.ステープル(ステップル)、ハ.金属管用カップリング、ニ.硬質ポリ塩化ビニル電線管(VE管)用カップリングから選ぶ。
