問題

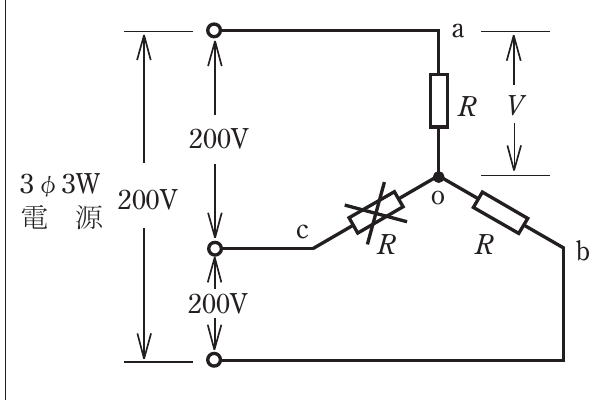

図のような三相3線式200Vの回路で、c-o間の抵抗が断線した。断線前と断線後のa-o間の電圧V[V]の組合せとして、正しいものは。
選択肢
- 1断線前116 / 断線後116
- 2断線前116 / 断線後100
- 3断線前100 / 断線後116
- 4断線前100 / 断線後100
正解
2. 断線前116 / 断線後100
詳しい解説を見る解説を閉じる
解説
三相3線式200V（Y結線）の相電圧は線間電圧/√3=200/1.73≒116V。断線前のa-o間電圧は116V。c-o間が断線すると、a-bが直列接続となり、a-o間にかかる電圧は200V/2=100Vとなる。よって断線前116V、断線後100V。（出典: 一般財団法人 電気技術者試験センター 令和8年度上期 第二種電気工事士 学科試験 問5）
