問題

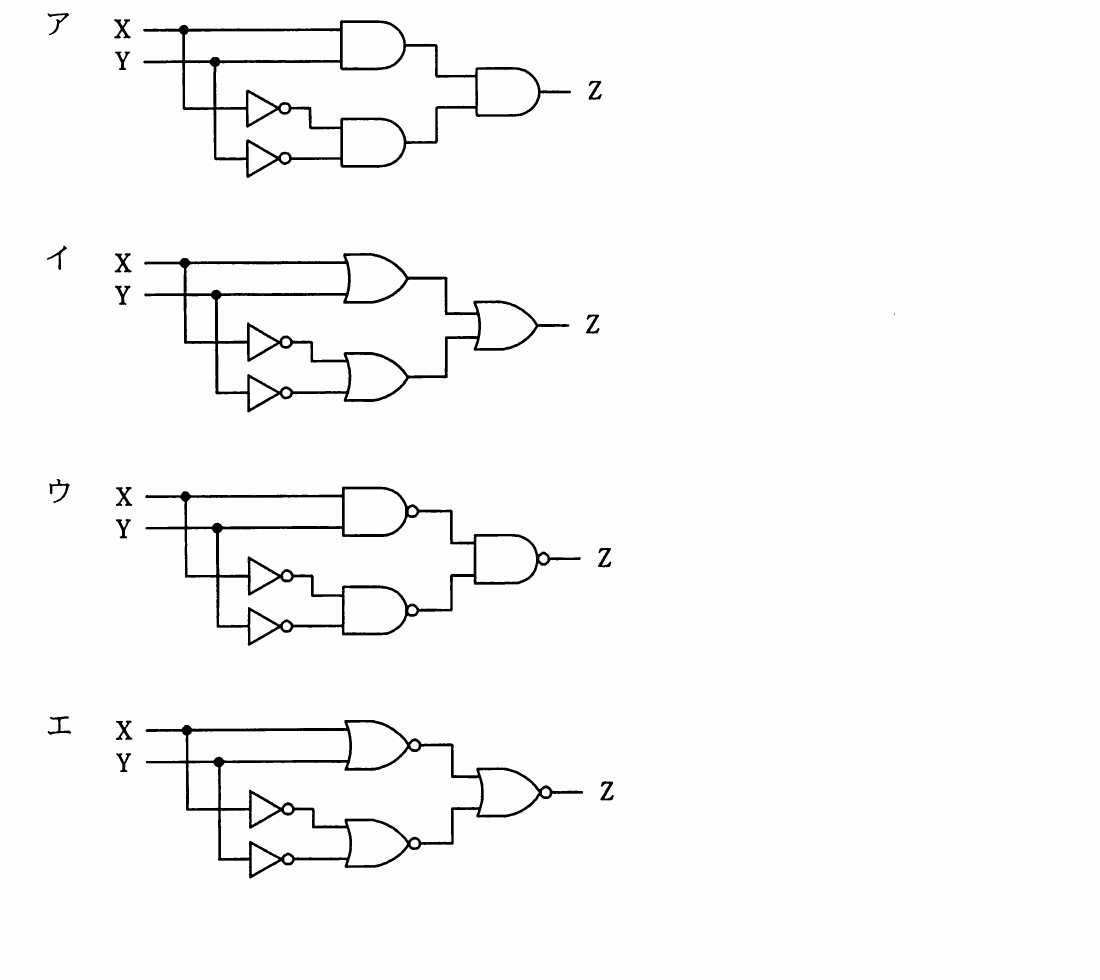

入力 X と Y の値が同じときにだけ、出力 Z に 1 を出力する回路はどれか。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
3. ウ
詳しい解説を見る解説を閉じる
解説
X と Y が同じとき（00 又は 11）だけ 1 を出力するのは一致回路（XNOR）である。ウは上段が NAND＝NOT(X・Y)、下段は NOR を反転した X＋Y を作り、両者を NAND で結合する。Z＝NOT(NOT(X・Y)・(X＋Y)) を真理値表で確かめると、X＝Y のとき 1、異なるとき 0 となり一致回路を実現している。よってウが正しい。（出典: 平成22年度 春期 基本情報技術者試験 午前 問26）
