問題

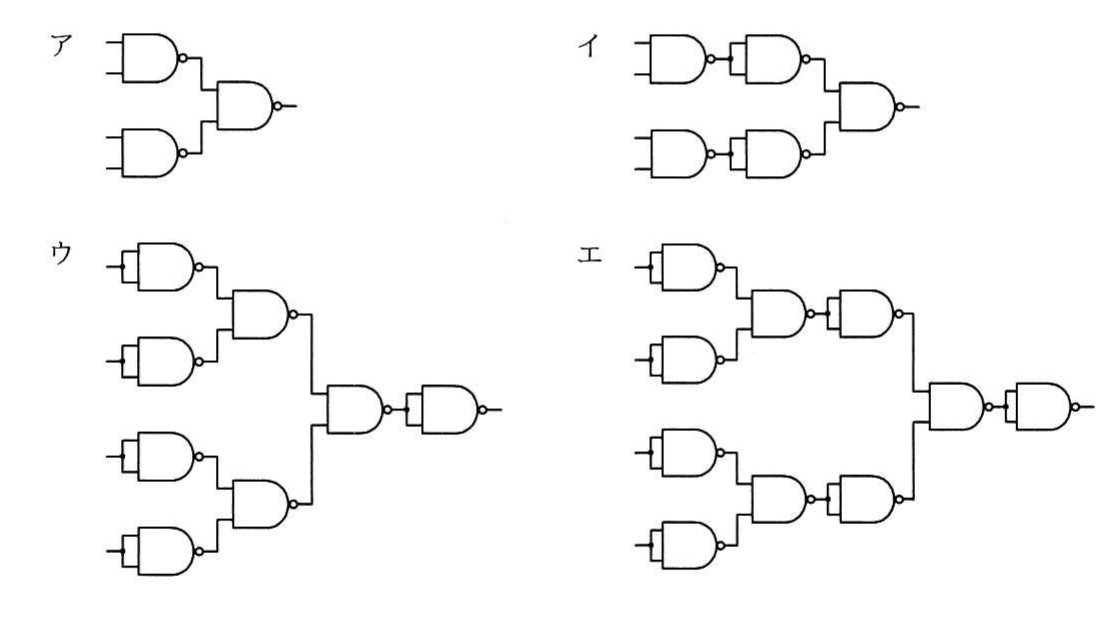

2 入力 NAND 素子を用いて 4 入力 NAND 回路を構成したものはどれか。

選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
2. イ
詳しい解説を見る解説を閉じる
解説
4 入力 NAND は、4 入力の論理積を否定したもの、すなわち出力=not(A・B・C・D) である。2 入力 NAND 素子だけでこれを実現するには、まず 2 個の 2 入力 NAND と否定(NAND をインバータとして使うなど)を組み合わせて A・B と C・D の論理積を作り、それらの論理積をとってから否定する構成が必要になる。各選択肢の回路を論理式に展開して 4 入力 AND の否定になっているものを確かめると、「イ」が正しい構成である。(出典: 平成30年度 秋期 基本情報技術者試験 午前 問22)
