問題

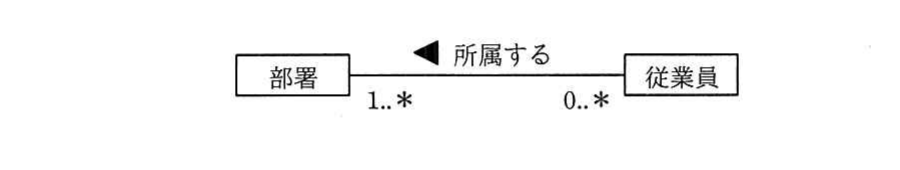

UML を用いて表した図の概念データモデルの解釈として、適切なものはどれか。
選択肢
- 1従業員の総数と部署の総数は一致する。
- 2従業員は、同時に複数の部署に所属してもよい。
- 3所属する従業員がいない部署の存在は許されない。
- 4どの部署にも所属しない従業員が存在してもよい。
正解
2. 従業員は、同時に複数の部署に所属してもよい。
詳しい解説を見る解説を閉じる
解説
図では「従業員 が 部署 に所属する」という関連に対し、部署側の多重度が 1..*、従業員側の多重度が 0..* と付いています。部署側が 1..* なので、1 人の従業員は 1 つ以上（複数も可）の部署に所属でき、これはイの「同時に複数の部署に所属してもよい」に合致します。従業員側が 0..* なので、所属従業員が 0 人の部署も許され（ウは誤り）、部署側が 1..* なので所属が 0 の従業員は許されません（エは誤り）。総数の一致も保証されません（アは誤り）。よってイが正解です。（出典: 令和元年度 秋期 基本情報技術者試験 午前 問25）
