問題

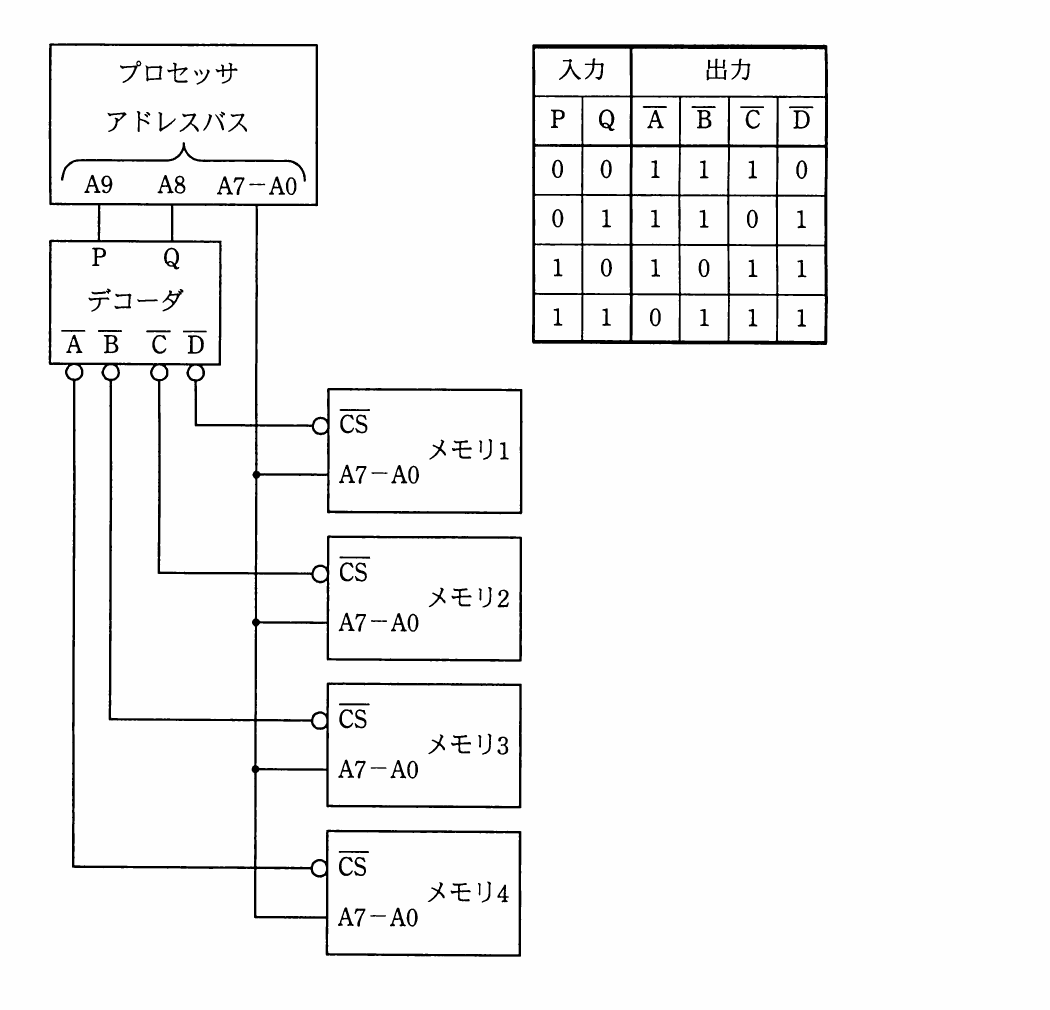

プロセッサと複数のメモリとを図のように接続した組込みシステムがある。16 進数で表記したアドレス 2F0 番地を読み出したとき,データを出力するメモリはどれか。ここで,デコーダは右の表のとおりに信号出力を行うものとし,データバスなどの信号線は省略している。
の図表

選択肢

  1. 1メモリ1
  2. 2メモリ2
  3. 3メモリ3
  4. 4メモリ4

正解

3. メモリ3

詳しい解説を見る

解説

アドレス 2F0(16) を 2 進数にすると 10 1111 0000 で、上位ビット A9=1、A8=0 である。デコーダ入力 P=A9=1、Q=A8=0 のとき、表より出力は A̅=1, B̅=0, C̅=1, D̅=1 となる。各メモリの CS̅(チップセレクト)は負論理で 0 のとき選択されるため、B̅=0 が接続されたメモリが選択される。図では B̅ がメモリ3 の CS̅ に接続されているのでメモリ3 が選択され、ウが正解。(出典: 平成23年度 秋期 応用情報技術者試験 午前 問12)
