練習問題難易度: 標準2017年度

応用情報技術者 過去問｜練習問題 第21問

問題

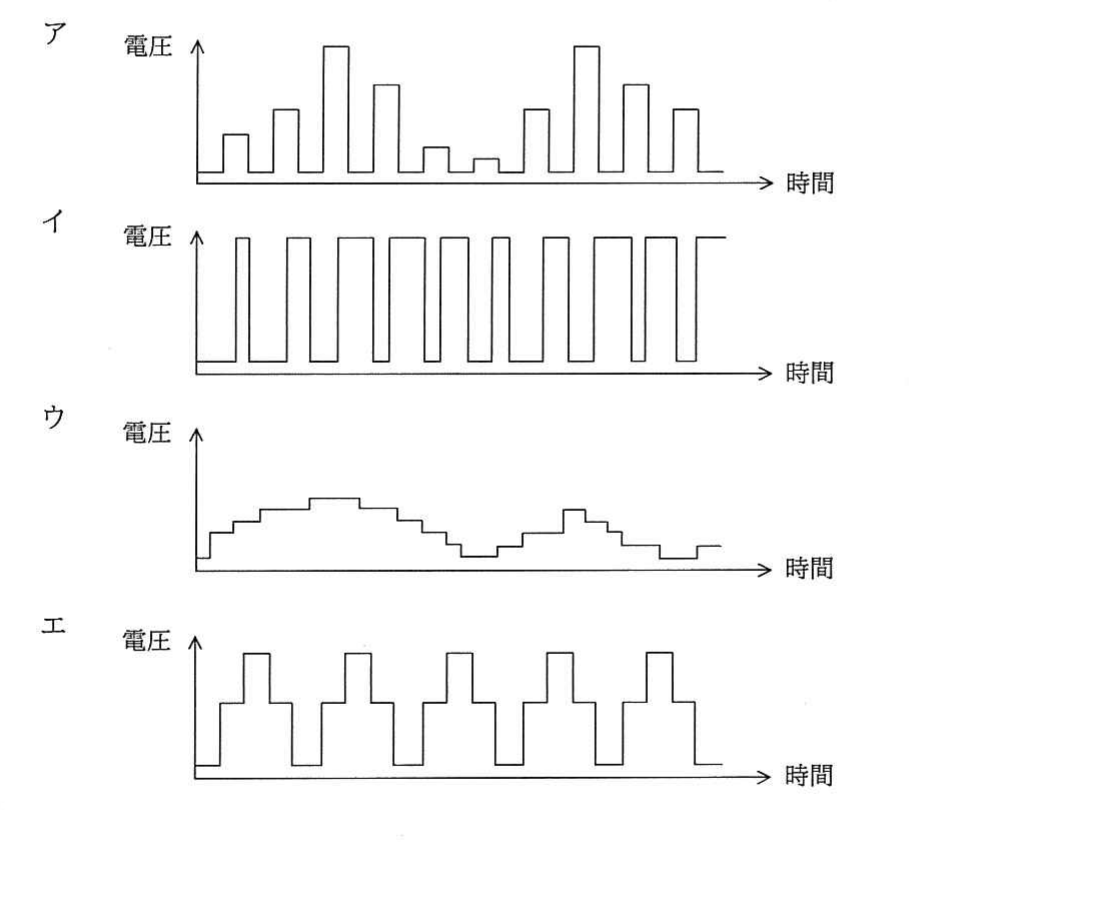

モータの速度制御などに PWM（Pulse Width Modulation）制御が用いられる。PWM の駆動波形を示したものはどれか。ここで、波形は制御回路のポート出力であり、低域通過フィルタを通していないものとする。
の図表

選択肢

  1. 1（ア）の波形
  2. 2（イ）の波形
  3. 3（ウ）の波形
  4. 4（エ）の波形

正解

2. （イ）の波形

詳しい解説を見る

解説

PWM（パルス幅変調）制御は、一定周期の中で出力を ON にしている時間（パルス幅）の割合（デューティ比）を変えることで、平均電力（実効電圧）を制御する方式である。パルスの周期は一定のまま ON 期間の幅だけが変化し、電圧は HIGH と LOW の 2 値をとる方形波になる。これに該当するイが正解。（出典: 平成29年度 秋期 応用情報技術者試験 午前 問21）
