練習問題難易度: 標準2017年度

応用情報技術者 過去問｜練習問題 第53問

問題

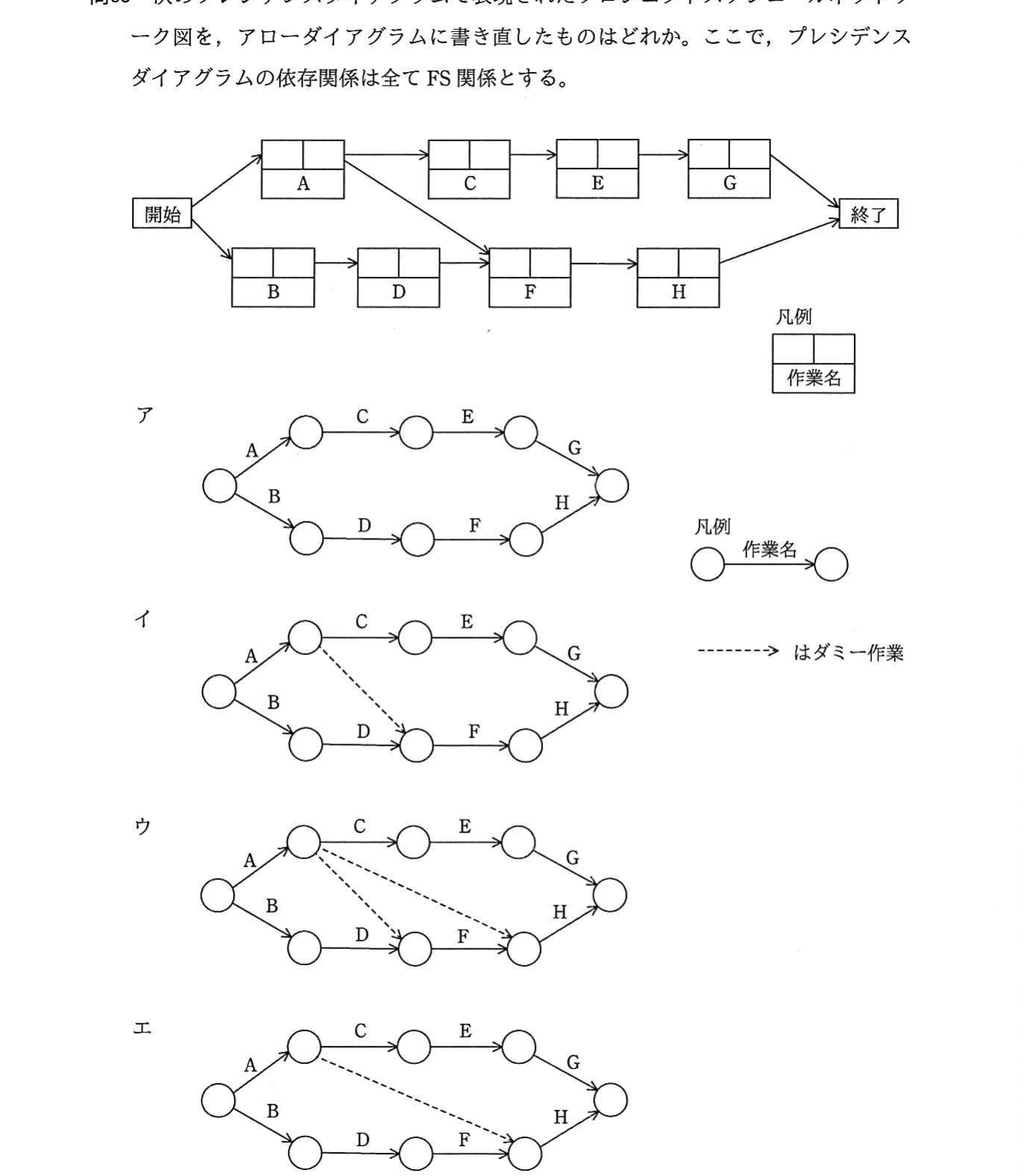

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を、アローダイアグラムに書き直したものはどれか。ここで、プレシデンスダイアグラムの依存関係は全て FS 関係とする。
の図表

選択肢

  1. 1ア
  2. 2イ
  3. 3ウ
  4. 4エ

正解

2. イ

詳しい解説を見る

解説

プレシデンスダイアグラムでは、C は A の後、F は B・D と A の後（A→F の依存あり）に開始する。アローダイアグラムで A 完了ノードから F へ依存を伝えるには、A の終端と D の終端を結ぶダミー作業（破線）が必要となる。この依存関係を過不足なく表しているのはイである。（出典: 平成29年度 秋期 応用情報技術者試験 午前 問53）
