問題

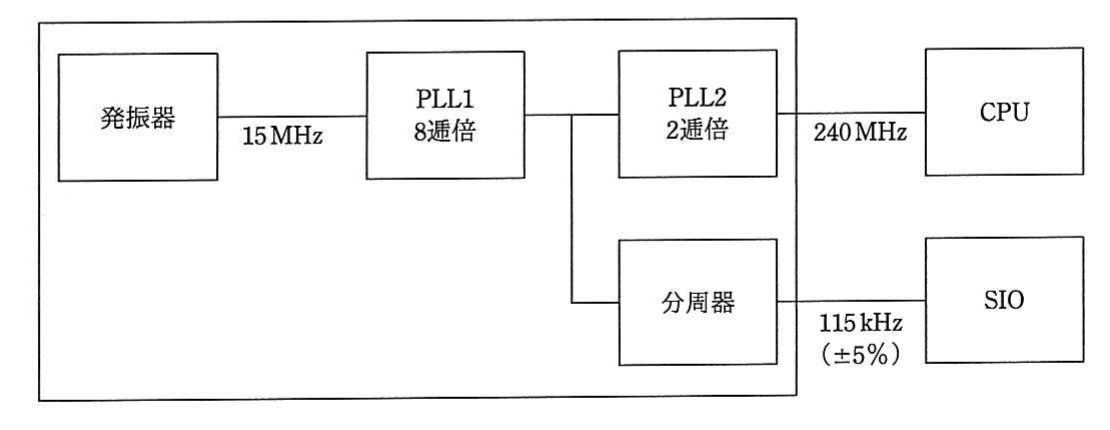

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHzの発振器と，内部のPLL1，PLL2及び分周器の組合せでCPUに240MHz，シリアル通信（SIO）に115kHzのクロックを供給する場合の分周器の値は幾らか。ここで，シリアル通信のクロック精度は±5％以内に収まればよいものとする。
選択肢
- 11／2⁴
- 21／2⁶
- 31／2⁸
- 41／2¹⁰
正解
4. 1／2¹⁰
詳しい解説を見る解説を閉じる
解説
ブロック図より，PLL1で15MHzを8逓倍した120MHzが，PLL2（2逓倍して240MHzをCPUへ供給）と分周器の両方に入力される。つまり分周器の入力は120MHzである。120MHz÷115kHz≒1043であり，2のべき乗では2¹⁰＝1024が最も近い。1／2¹⁰で分周すると120MHz÷1024≒117.2kHzとなり，115kHzに対する誤差は約＋1.9％で±5％以内に収まる。よって分周器の値は1／2¹⁰（エ）が適切である。（出典: 平成30年度 春期 応用情報技術者試験 午前 問23）
