問題

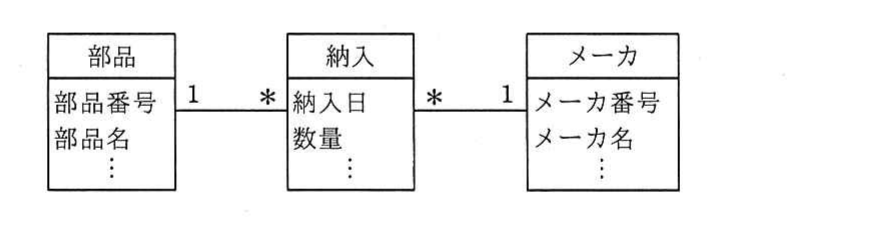

UML を用いて表した図のデータモデルから、"部品"表、"納入"表及び "メーカ" 表を関係データベース上に定義するときの解釈のうち、適切なものはどれか。
選択肢
- 1同一の部品を同一のメーカから複数回納入することは許されない。
- 2"納入" 表に外部キーは必要ない。
- 3部品番号とメーカ番号の組みが "納入" 表の候補キーの一部にできる。
- 4"メーカ" 表は、外部キーとして部品番号をもつことになる。
正解
3. 部品番号とメーカ番号の組みが "納入" 表の候補キーの一部にできる。
詳しい解説を見る解説を閉じる
解説
図は "部品" と "メーカ" が多対多（多重度 *〜*）で関連し、その間に連関エンティティ "納入" が置かれた構造である。多対多を解消する "納入" 表は、両側の主キーである部品番号とメーカ番号を外部キーとして持ち、これらの組みが主キー（候補キー）の一部となる。よって部品番号とメーカ番号の組みが "納入" 表の候補キーの一部にできるとするウが正解。（出典: 令和2年度 秋期 応用情報技術者試験 午前 問27）
