応用情報技術者 過去問｜練習問題 第22問

問題

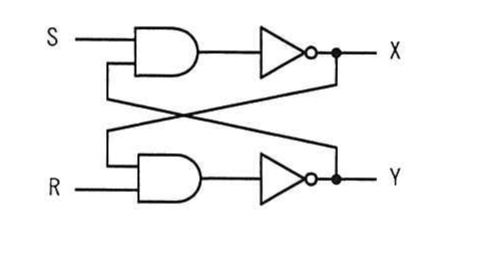

図の論理回路において、S＝1、R＝1、X＝0、Y＝1 のとき、S を一旦 0 にした後、再び 1 に戻した。この操作を行った後の X、Y の値はどれか。

の図表

選択肢

  1. 1X＝0、Y＝0
  2. 2X＝0、Y＝1
  3. 3X＝1、Y＝0
  4. 4X＝1、Y＝1

正解

3. X＝1、Y＝0

詳しい解説を見る

解説

図は NAND ゲートで構成された RS フリップフロップである。S を 0 にすると出力 X がセットされて X＝1、Y＝0 となる。その後 S を 1 に戻しても、フリップフロップは状態を保持するため X＝1、Y＝0 のまま変化しない。よってウが正解。（出典: 令和5年度 秋期 応用情報技術者試験 午前 問22）
