問題

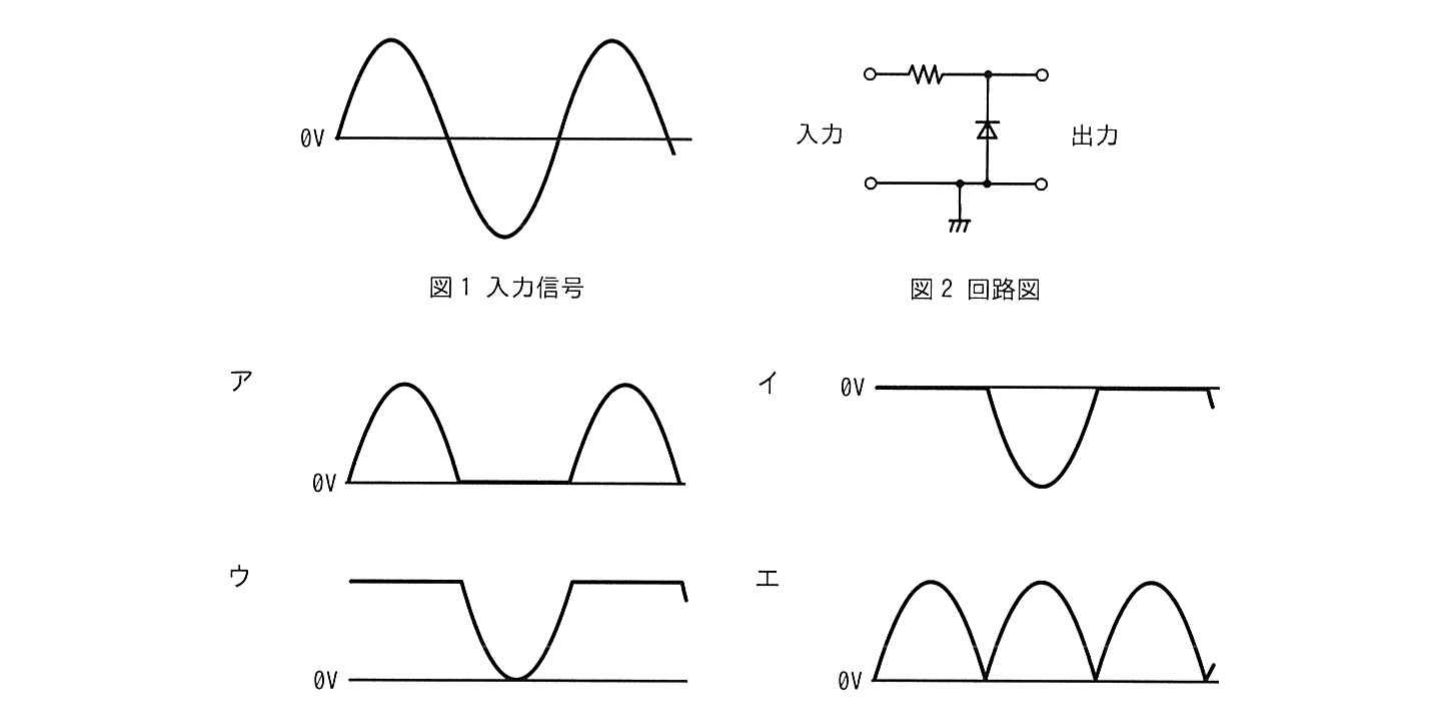

図 1 の電圧波形の信号を、図 2 の回路に入力したときの出力電圧の波形はどれか。ここで、ダイオードの順方向電圧は 0V であるとする。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
1. ア
詳しい解説を見る解説を閉じる
解説
図 2 はダイオードを用いた整流（クリッパ）回路である。ダイオードの順方向電圧を 0V とすると、入力の正の半周期だけが出力に現れ、負の半周期は 0V にクリップされる（半波整流）。したがって 0V を基準に正側の山だけが残る波形となる。よってアが正解。（出典: 令和5年度 春期 応用情報技術者試験 午前 問22）
