問題

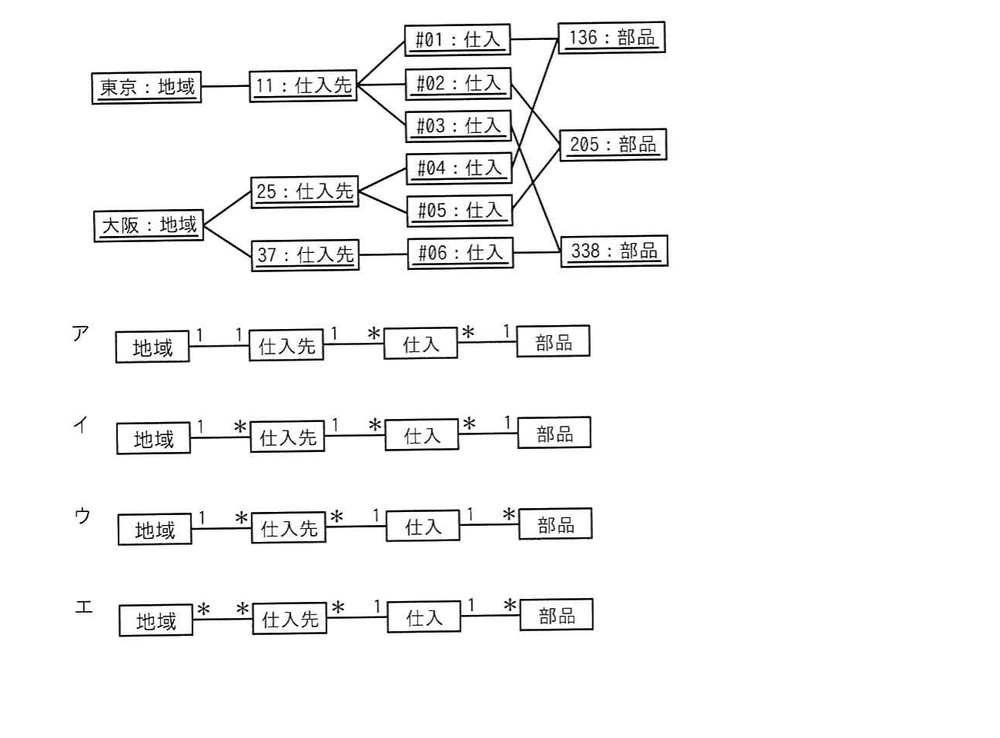

次のオブジェクト図（インスタンスを表す図）に対応する概念データモデルはどれか。ここで、オブジェクト図及び概念データモデルの表記には UML を用いる。
選択肢
- 1地域 1―1 仕入先 1―* 仕入 *―1 部品
- 2地域 1―* 仕入先 1―* 仕入 *―1 部品
- 3地域 1―* 仕入先 *―1 仕入 1―* 部品
- 4地域 *―* 仕入先 *―1 仕入 1―* 部品
正解
2. 地域 1―* 仕入先 1―* 仕入 *―1 部品
詳しい解説を見る解説を閉じる
解説
オブジェクト図を見ると、1 つの地域（東京・大阪）に複数の仕入先が対応し（地域 1 対 仕入先 多）、1 つの仕入先に複数の仕入が対応する（仕入先 1 対 仕入 多）。さらに 1 つの部品（136・205・338）には複数の仕入が結び付いている（仕入 多 対 部品 1）。この多重度に合致するのは、地域 1―* 仕入先 1―* 仕入 *―1 部品 と表したイである。よってイが正解。（出典: 令和6年度 秋期 応用情報技術者試験 午前 問29）
