問題

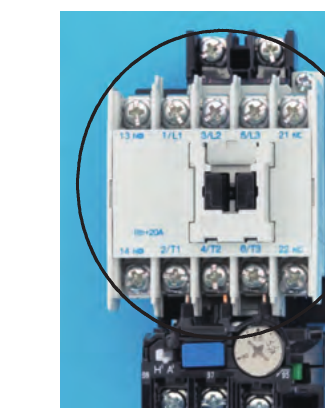

写真に示す器具の○で囲まれた部分の名称は。（電磁開閉器の写真で、上部の接点機構部分が囲まれている）
選択肢
- 1イ. 電磁接触器
- 2ロ. 漏電遮断器
- 3ハ. 熱動継電器
- 4ニ. 漏電警報器
正解
1. イ. 電磁接触器
詳しい解説を見る解説を閉じる
解説
写真は電磁開閉器で、○で囲まれた上部はコイルにより接点を開閉する「電磁接触器（マグネットコンタクタ）」です。下部の過負荷保護部分が熱動継電器（サーマルリレー）で、両者を組み合わせたものが電磁開閉器です。囲まれた部分が接点開閉部であることから電磁接触器と判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成22年度 第二種電気工事士 筆記試験 問17）
