正解
1. 鋼製アウトレットボックス（角形深型）
解説

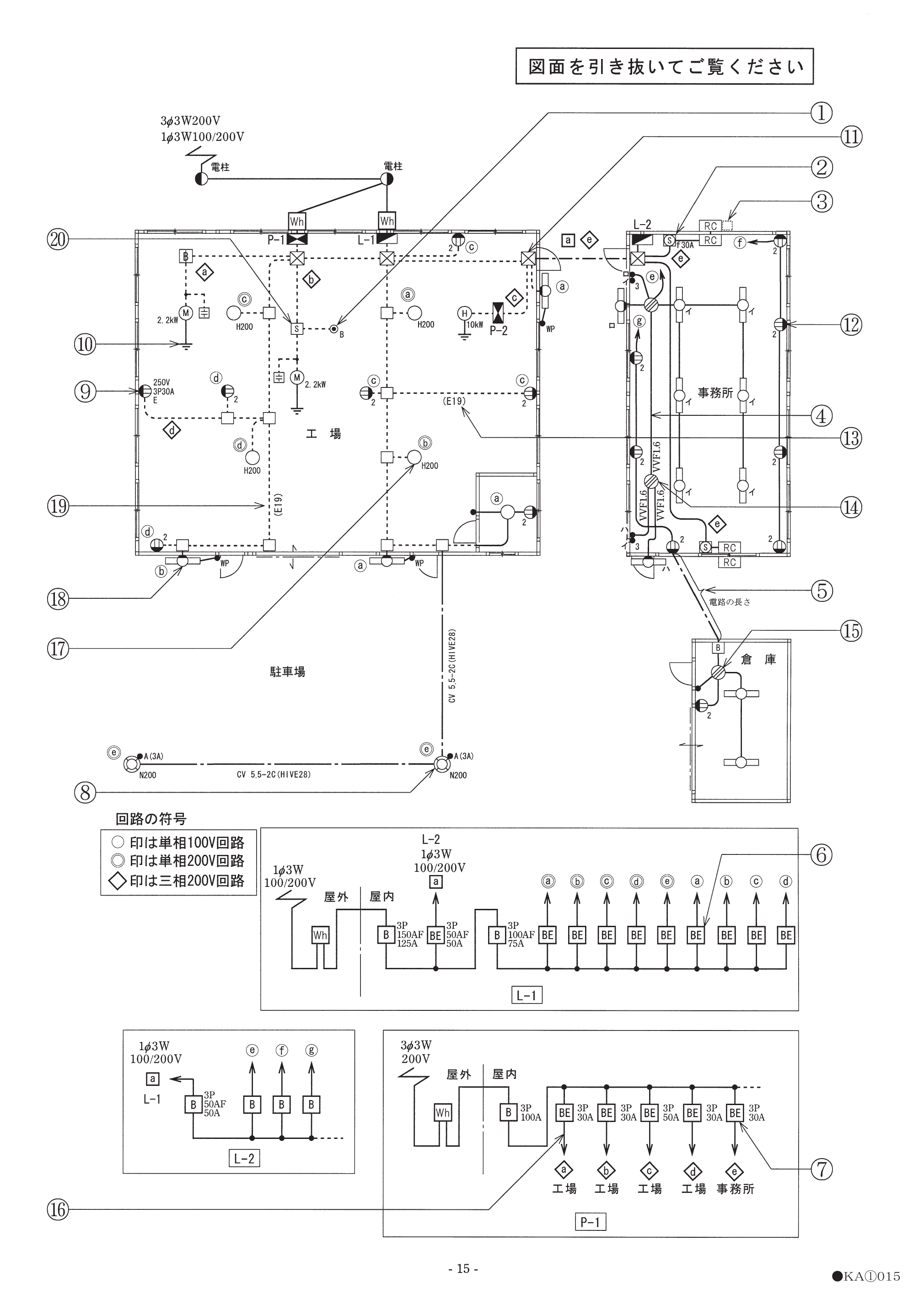

⑪の図記号に対応するのは、写真イの鋼製アウトレットボックス（角形・深型）です。金属管工事の配線接続箇所やジョイントボックスとして用いられます。コンクリートボックスや八角形ボックス、樹脂製ボックスとは形状・用途が異なります。よってイが正解です。図記号に対応する材料を写真から選ぶ問題です。（出典: 一般財団法人 電気技術者試験センター 平成24年度上期 第二種電気工事士 筆記試験 問41）
一問一答
全200問を繰り返し学習
第7問
図のように、電線のこう長L[m]の配線により、消費電力1000[W]の抵抗負荷に電力を供給した結果、負荷の両端の電圧は100[V]であった。配線における電圧降下[V]を表す式として、正しいものは。ただし、電線の電気抵抗は長さ1[m]当たりr[Ω]とする。（1φ2W電源、往復2本の電線でこう長Lずつ）
第24問
導通試験の目的として、誤っているものは。
第41問
⑪で示す天井部分に取り付けられる図記号のものは。（写真イ〜ニのうち適切なものを選ぶ。イ:角形のレール状材料、ロ:角形ダクト、ハ:電柱に取り付けられた腕金状のもの、ニ:溝形の金属材料）
第7問
図のような単相2線式配線において、抵抗負荷に10[A]の電流が流れたとき、線路の電圧降下を1[V]以下にするための電線の太さの最小値[mm²]は。ただし、電線の抵抗は、断面積1[mm²]、長さ1[m]当たり0.02[Ω]とし、電源から負荷までの線路長は35mとする。
第24問
使用電圧が低圧の電路において、絶縁抵抗測定が困難であったため、使用電圧が加わった状態で漏えい電流により絶縁性能を確認した。「電気設備の技術基準の解釈」に定める絶縁性能を有していると判断できる漏えい電流の最大値[mA]は。
