問題

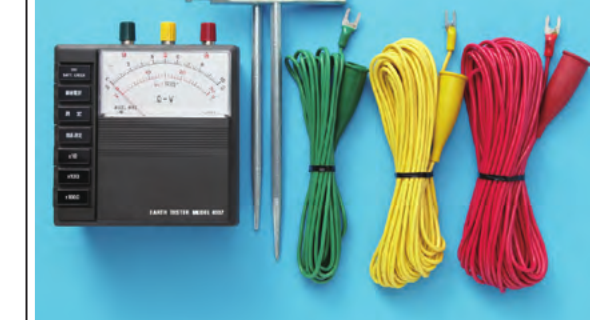

写真に示す測定器の用途は。（補助接地棒（T字形の電極棒）と赤・黄・緑の3本の測定用リード線が付属したアナログ式の測定器）
選択肢
- 1イ. 接地抵抗の測定に用いる。
- 2ロ. 絶縁抵抗の測定に用いる。
- 3ハ. 電気回路の電圧の測定に用いる。
- 4ニ. 周波数の測定に用いる。
正解
1. イ. 接地抵抗の測定に用いる。
詳しい解説を見る解説を閉じる
解説
写真の測定器は接地抵抗計（アーステスタ）です。被測定接地極Eと2本の補助接地極P・Cを地面に打ち込み、赤・黄・緑（E・P・C）のリード線で接続して接地抵抗を測定します。補助接地棒が付属している点が特徴です。測定器を写真から判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成27年度下期 第二種電気工事士 筆記試験 問16）
