問題

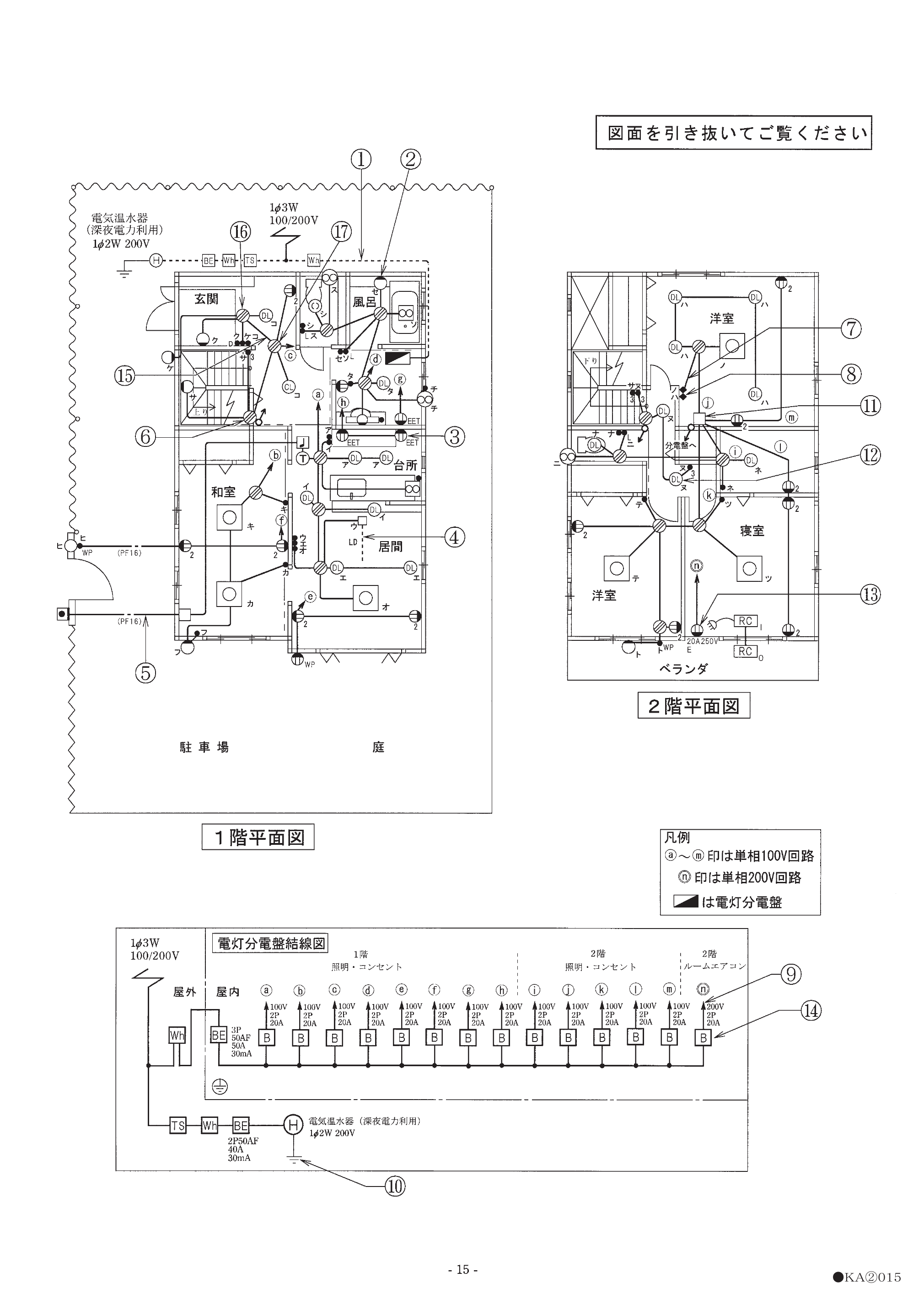

⑪で示す図記号のものは。（⑪は2階配線中のジョイントボックス（アウトレットボックス）の図記号を指し、選択肢は写真）
選択肢
- 1イ. ふた付きの金属製アウトレットボックス（角形・浅形）
- 2ロ. 金属製の四角い深いボックス（コンクリートボックス）
- 3ハ. ふた付きの金属製ボックス（露出スイッチボックス形）
- 4ニ. 透明な樹脂製のボックス（端子付）
正解
1. イ. ふた付きの金属製アウトレットボックス（角形・浅形）
詳しい解説を見る解説を閉じる
解説
⑪の図記号はアウトレットボックス（ジョイントボックス）を表します。写真イの、ふた付きの金属製アウトレットボックス（鋼製・角形）がこれに該当します。ロのコンクリートボックスやハ・ニの器具とは用途が異なります。図記号に対応する材料を写真から選ぶ問題です。（出典: 一般財団法人 電気技術者試験センター 平成27年度下期 第二種電気工事士 筆記試験 問41）
