問題

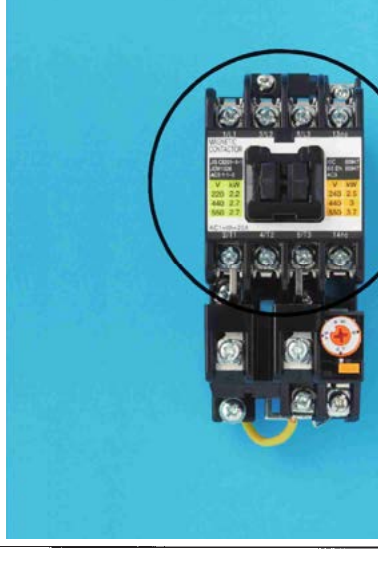

写真に示す器具の〇で囲まれた部分の名称は。（電磁接触器とサーマルリレーが組み合わされた器具の上部の〇で囲まれた部分）
選択肢
- 1イ. 熱動継電器
- 2ロ. 漏電遮断器
- 3ハ. 電磁接触器
- 4ニ. 漏電警報器
正解
3. ハ. 電磁接触器
詳しい解説を見る解説を閉じる
解説
写真は電磁開閉器で、〇で囲まれた上部の部分は電磁接触器（マグネットコンタクタ）です（ハ）。電磁接触器は電磁石の力で接点を開閉し、電動機の運転・停止を行う器具です。下部に組み合わされているのが熱動継電器（サーマルリレー）で、過負荷時に回路を保護します。電磁開閉器を構成する部品の名称を問う問題です。（出典: 一般財団法人 電気技術者試験センター 令和2年度下期 第二種電気工事士 筆記試験 問17）
