問題
⑪で示す部分の配線工事に必要なケーブルは。ただし、心線数は最少とする。（選択肢はVVFケーブルの断面写真：イ=黒白2心、ロ=黒白赤3心、ハ=黒黒2心、ニ=黒白赤3心の組合せ）
選択肢
- 1イ. 2心ケーブル（黒・白）
- 2ロ. 3心ケーブル（黒・白・赤）
- 3ハ. 2心ケーブル（黒・黒）
- 4ニ. 3心ケーブル（黒・白・赤）
正解
2. ロ. 3心ケーブル（黒・白・赤）
詳しい解説を見る解説を閉じる
解説

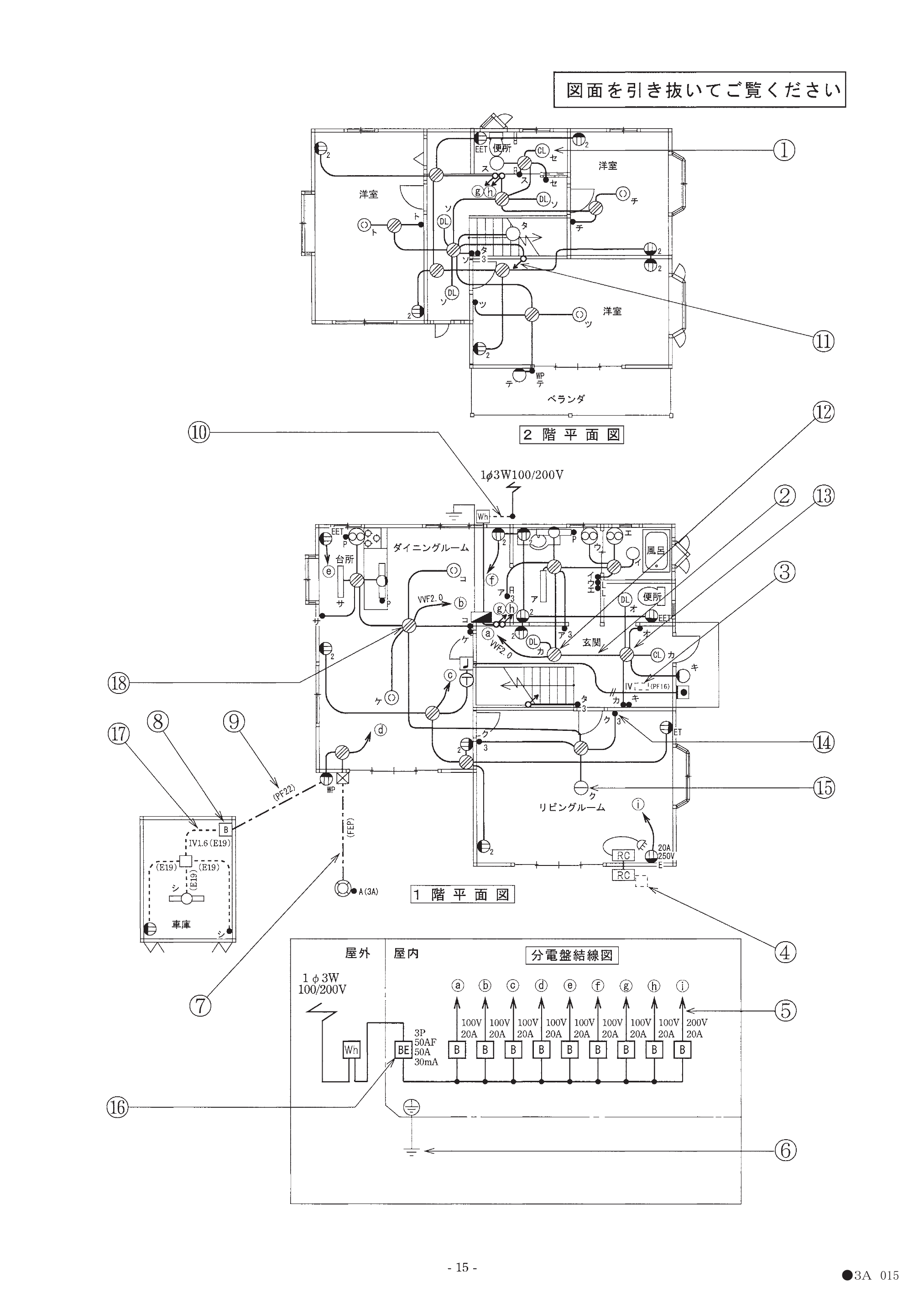

⑪の部分は2階の照明とスイッチを結ぶ配線で、複線図を起こすと電源の非接地側・接地側に加えスイッチからの戻り線が必要となり、最少で3心（黒・白・赤）のケーブルが必要です（ロ）。心線の色は接地側白・非接地側黒・他の線に赤を割り当てます。配線図から必要なケーブルの心線数と色を判断する問題です。（出典: 一般財団法人 電気技術者試験センター 令和2年度下期 第二種電気工事士 筆記試験 問41）
