第二種電気工事士 過去問｜練習問題 第17問

問題

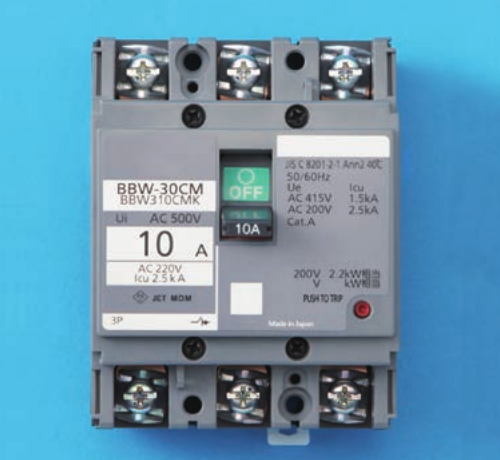

写真に示す器具の名称は。（「BBW 30CM」「AC500V 10A」と表示された3極の遮断器）

の図表

選択肢

  1. 1イ. 漏電警報器
  2. 2ロ. 電磁開閉器
  3. 3ハ. 配線用遮断器(電動機保護兼用)
  4. 4ニ. 漏電遮断器

正解

3. ハ. 配線用遮断器(電動機保護兼用)

詳しい解説を見る

解説

写真の器具は配線用遮断器(電動機保護兼用、モータブレーカ)です。漏電遮断器のような漏電検出のテストボタンがなく、電動機の過負荷・短絡保護を兼ねた配線用遮断器であることが外観から判別できます。よってハが正解です。遮断器類の外観から名称を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 令和3年度上期 第二種電気工事士 筆記試験 問17）
