正解
1. 手動油圧式圧着器
解説

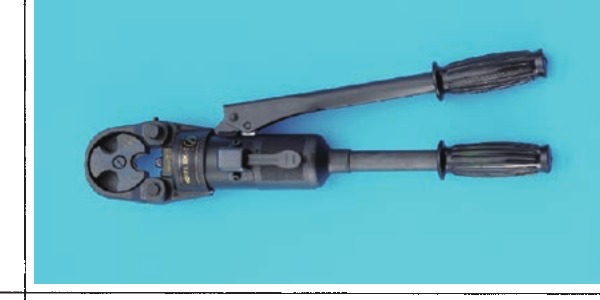

写真の工具は手動油圧式圧着器で、油圧の力で太い電線と圧着端子・圧着スリーブを圧着するために使用します。先端の圧着ダイス部の形状からカッタ（切断用）やノックアウトパンチャ（穴あけ用）ではなく、圧着器（イ）と判別できます。圧着・圧縮・切断・穴あけ用工具の外観の違いを問う問題です。（出典: 一般財団法人 電気技術者試験センター 令和3年度上期 第二種電気工事士 筆記試験 問18）
