問題

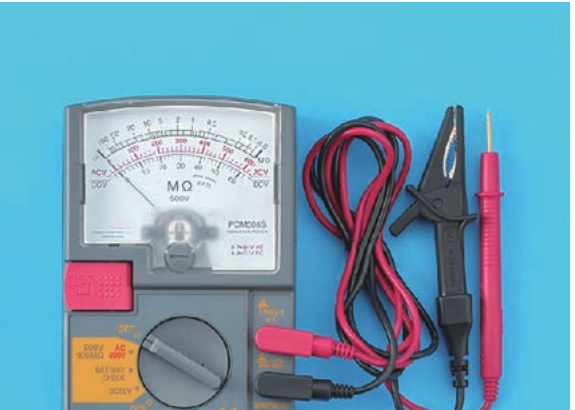

写真に示す測定器の名称は。（写真：アナログ式メータに「MΩ」表示があり、赤・黒のテストリードが付いた測定器が示されている）
選択肢
- 1イ. 接地抵抗計
- 2ロ. 漏れ電流計
- 3ハ. 絶縁抵抗計
- 4ニ. 検相器
正解
3. ハ. 絶縁抵抗計
詳しい解説を見る解説を閉じる
解説
写真の測定器は目盛に「MΩ（メガオーム）」表示があり、絶縁抵抗を測定する絶縁抵抗計（メガー）です。電路と大地間や線間の絶縁性能の確認に使用します。イの接地抵抗計はΩ表示で補助接地棒を用い、ロの漏れ電流計はクランプ形、ニの検相器は相回転確認用で、表示や構造が異なります。MΩ表示が絶縁抵抗計の判別ポイントです。（出典: 一般財団法人 電気技術者試験センター 令和3年度下期 第二種電気工事士 筆記試験 問18）
