正解
4. 低圧進相コンデンサ
解説

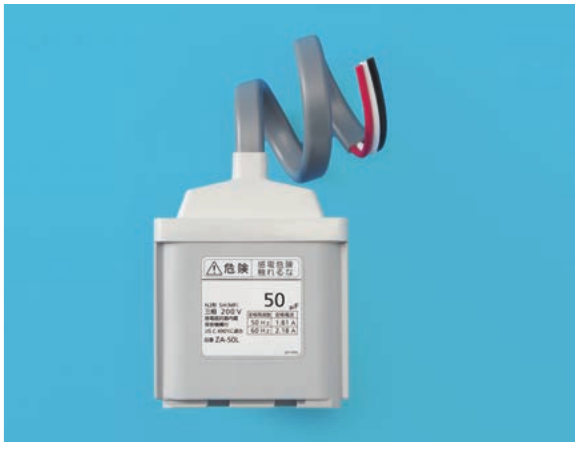

写真は力率改善用の低圧進相コンデンサです。ニが正解です。負荷と並列に接続して遅れ力率を改善し、無効電力を減らして電力損失を低減します。「50」は静電容量（50μF）等を示します。（出典: 一般財団法人 電気技術者試験センター 令和4年度上期 第二種電気工事士 筆記試験 問17）
一問一答
全200問を繰り返し学習
第33問
③で示す部分の配線工事で用いる管の種類は。
第50問
この配線図で、使用されていないコンセントは。（写真：イ.接地極付200V用コンセント（露出形）、ロ.接地端子付コンセント（15A 125V）、ハ.20A 250V接地極付コンセント（露出形）、ニ.接地極付コンセント（埋込形））
第17問
写真に示す機器の名称は。（三相200V、40μF、銘板に静電容量が記載された箱形機器）
第33問
③で示す引込口開閉器が省略できる場合の、住宅と車庫との間の電路の長さの最大値[m]は。
第50問
この配線図の施工に関して、一般的に使用するものの組合せで、不適切なものは。（イ:絶縁ブッシングと金属管、ロ:サドルと金属管、ハ:差込形コネクタと圧着ペンチ(リングスリーブ用)、ニ:リングスリーブと圧着ペンチ(リングスリーブ用)）
スキマ資格では電工二種の全2050問を分野別・難易度別に体系的に学習できます。第二種電気工事士の学科試験は4択50問・60点以上で合格。基礎理論・配電/配線・機器/材料・施工・法令・配線図の各分野からまんべんなく出題されます。
