正解
4. 大スリーブ3個
解説

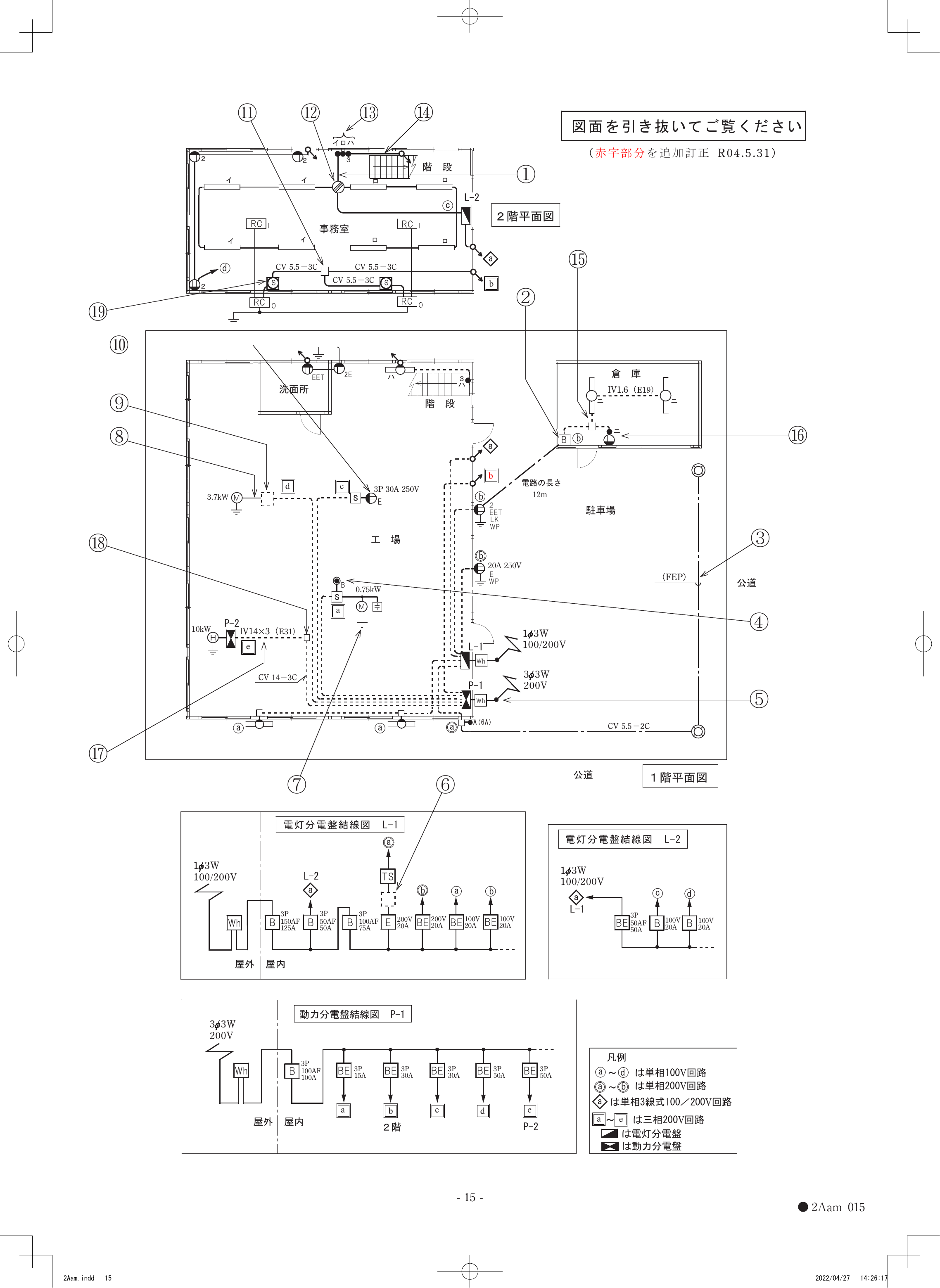

⑪のボックス内で接続する電線の本数と太さから、各接続点に必要なリングスリーブの種類（小・中・大）と個数を求めます。電線の組合せにより圧着接続に必要なスリーブの種類と最少個数を判定すると、ニの組合せが正しくなります。複線図に展開し、各接続点の心線の太さと本数を確認してスリーブ種別を選定します。ニが正解です。（出典: 一般財団法人 電気技術者試験センター 令和4年度上期 第二種電気工事士 筆記試験 問41）
一問一答
全200問を繰り返し学習
第7問
図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ω、抵抗負荷に流れる電流がともに15Aのとき、この電線路の電力損失[W]は。（1φ3W電源、各線0.1Ω、両負荷とも15A）
第24問
回路計(テスタ)に関する記述として、正しいものは。
第41問
⑪で示す点滅器の取付け工事に使用するものは。（イ:合成樹脂製のスイッチボックス、ロ:金属製アウトレットボックス、ハ:埋込み用スイッチボックス(はさみ金具付)、ニ:合成樹脂製の露出スイッチボックス）
第7問
図のような単相3線式回路において、消費電力1 000W、200Wの2つの負荷はともに抵抗負荷である。図中の×印点で断線した場合、a-b間の電圧[V]は。ただし、断線によって負荷の抵抗値は変化しないものとする。（1φ3W 200V電源、上側に1 000W(10Ω)、下側に200W(50Ω)、中性線が×印で断線）
第24問
単相3線式100/200Vの屋内配線で、絶縁被覆の色が赤色、白色、黒色の3種類の電線が使用されていた。この屋内配線で電線相互間及び電線と大地間の電圧を測定した。その結果としての電圧の組合せで、適切なものは。ただし、中性線は白色とする。
スキマ資格では電工二種の全2050問を分野別・難易度別に体系的に学習できます。第二種電気工事士の学科試験は4択50問・60点以上で合格。基礎理論・配電/配線・機器/材料・施工・法令・配線図の各分野からまんべんなく出題されます。
