問題

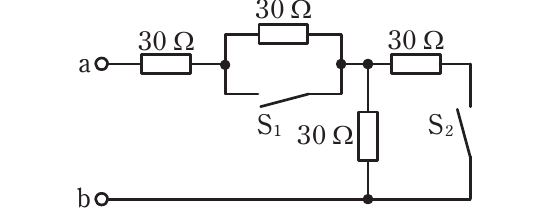

図のような回路で、スイッチS1を閉じ、スイッチS2を開いたときの、端子a-b間の合成抵抗[Ω]は。
選択肢
- 1イ. 45
- 2ロ. 60
- 3ハ. 75
- 4ニ. 120
正解
2. ロ. 60
詳しい解説を見る解説を閉じる
解説
図の回路で、S1を閉じS2を開くと、S2より先の抵抗には電流が流れません。導通している経路の抵抗（30Ω）の直並列関係を整理すると、端子a-b間の合成抵抗は60Ωとなります。スイッチの開閉により電流が流れる経路が変わる点に注意して計算します。（出典: 一般財団法人 電気技術者試験センター 令和7年度上期 第二種電気工事士 学科試験 問1）
