問題

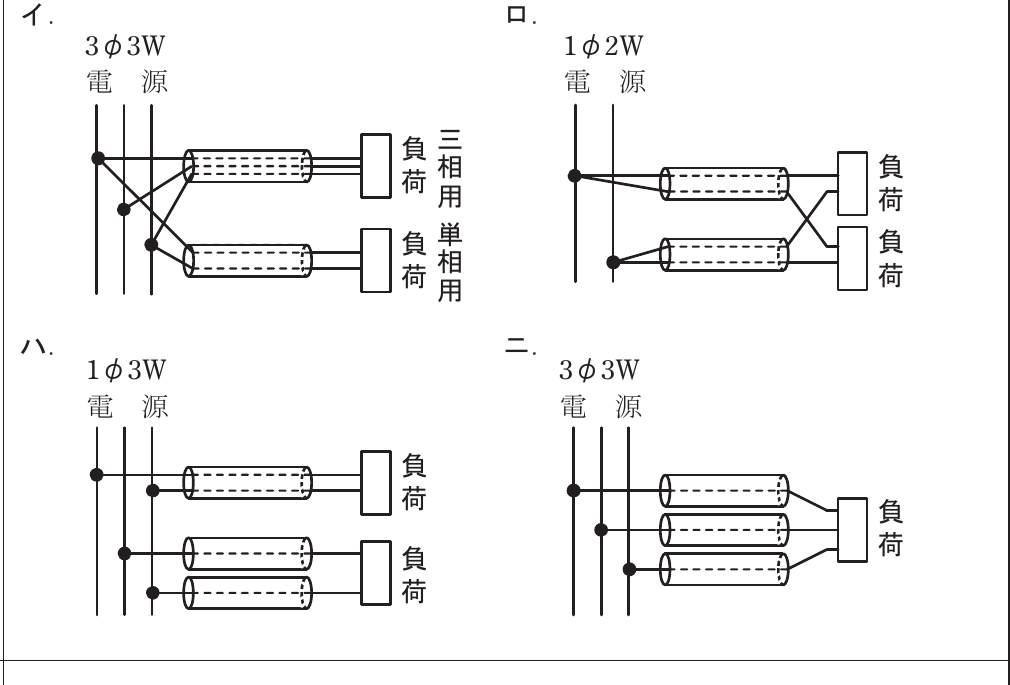

電磁的不平衡を生じないように、電線を金属管に挿入する方法として、適切なものは。
選択肢
- 1イ. 3φ3W電源で三相負荷と単相負荷を別管に分けて挿入する
- 2ロ. 1φ2W電源で負荷を別管に分けて挿入する
- 3ハ. 1φ3W電源で2つの負荷を別管に分けて挿入する
- 4ニ. 3φ3W電源で三相負荷の3本を同一管に挿入する
正解
1. イ. 3φ3W電源で三相負荷と単相負荷を別管に分けて挿入する
詳しい解説を見る解説を閉じる
解説
電磁的不平衡を防ぐには、同一回路の電線(往路と復路、または同一系統の電線)はすべて同一の金属管内に収める必要があります。三相3線式なら3本すべてを同じ管に収めるのが原則です。電線を分けて別管に通すと、磁束が打ち消されずに渦電流による発熱が生じます。（出典: 一般財団法人 電気技術者試験センター 令和7年度下期 第二種電気工事士 学科試験 問23）
