問題

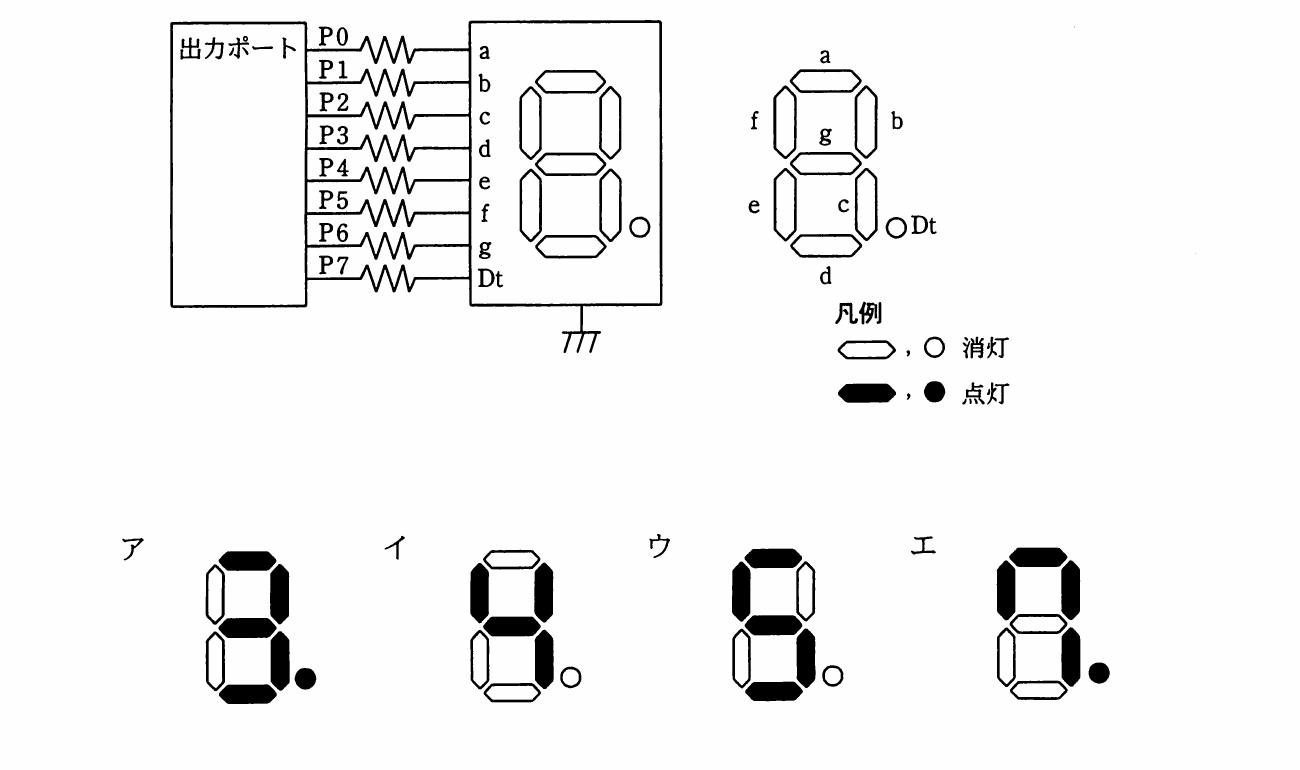

7 セグメント LED 点灯回路で、出力ポートに 16 進数で 6D を出力したときの表示状態はどれか。ここで、P7 を最上位ビット（MSB）、P0 を最下位ビット（LSB）とし、ポート出力が 1 のとき、LED は点灯する。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
3. ウ
詳しい解説を見る解説を閉じる
解説
16 進数 6D を 2 進数にすると 0110 1101。P7〜P0 に対応させると P7=0(Dt 消灯), P6=1(g 点灯), P5=1(f 点灯), P4=0(e 消灯), P3=1(d 点灯), P2=1(c 点灯), P1=0(b 消灯), P0=1(a 点灯)。点灯するのは a, c, d, f, g で、これは数字「5」の形になる。Dt（小数点）は消灯。よってウが正しい。（出典: 平成22年度 春期 基本情報技術者試験 午前 問23）
