問題

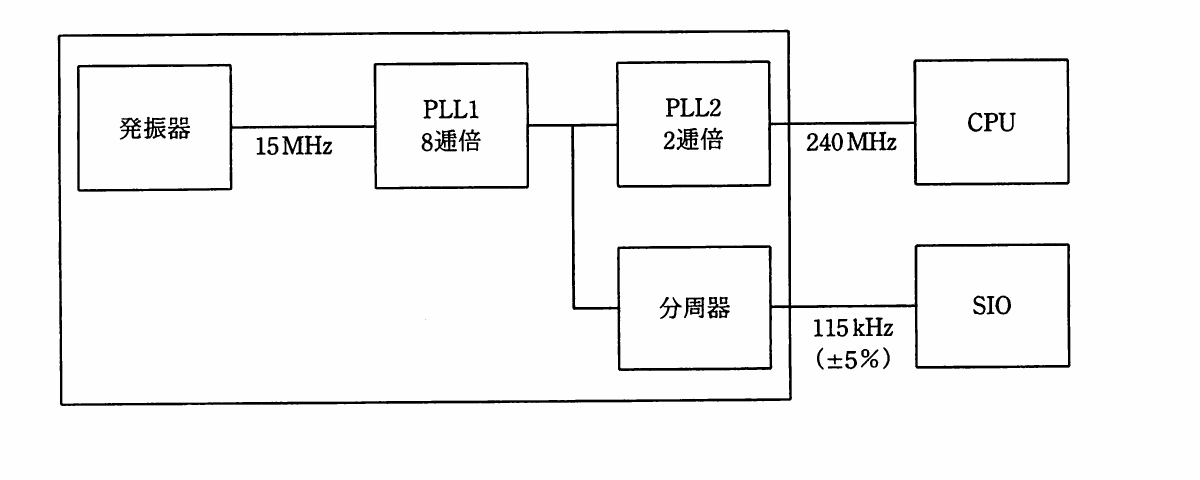

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHzの発振器と，内部のPLL1，PLL2及び分周器の組合せでCPUに240MHz，シリアル通信（SIO）に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで，シリアル通信のクロック精度は±5%以内に収まればよいものとする。
（発振器15MHz→PLL1で8逓倍→PLL2で2逓倍→CPUへ240MHz。PLL1の出力から分周器を経てSIOへ115kHz（±5%））
選択肢
- 11/2^4
- 21/2^6
- 31/2^8
- 41/2^10
正解
4. 1/2^10
詳しい解説を見る解説を閉じる
解説
分周器の入力はPLL1出力の 15MHz×8＝120MHz である。120MHzを 1/2^10（＝1/1024）すると約117.2kHzとなり，目標115kHzに対する誤差は約+1.9%で±5%以内に収まる。1/2^8では約469kHz，1/2^9でも約234kHzと大きく外れる。よって1/2^10が正しい。（出典: 平成22年度 春期 応用情報技術者試験 午前 問25）
