問題

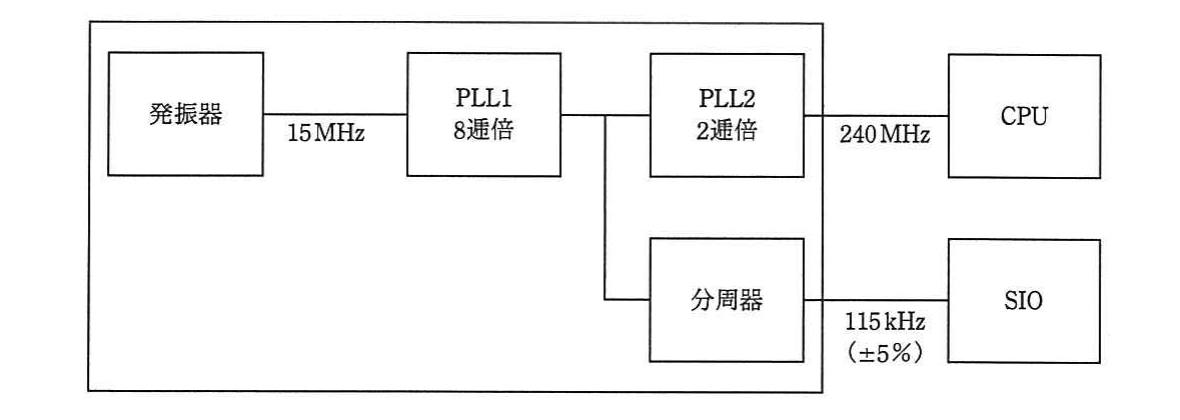

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15 MHz の発振器と、内部の PLL1、PLL2 及び分周器の組合せで CPU に 240 MHz、シリアル通信（SIO）に 115 kHz のクロック信号を供給する場合の分周器の値は幾らか。ここで、シリアル通信のクロック精度は ±5%以内に収まればよいものとする。
選択肢
- 11/2⁴
- 21/2⁶
- 31/2⁸
- 41/2¹⁰
正解
4. 1/2¹⁰
詳しい解説を見る解説を閉じる
解説
ブロック図より、分周器には PLL1（8 逓倍）の出力 15 MHz×8＝120 MHz が入力され、その出力が SIO 用の約 115 kHz になる。120 MHz÷115 kHz≒1043 に近い 2 のべき乗は 2¹⁰＝1024 で、120 MHz÷1024≒117.2 kHz となる。これは 115 kHz に対し約＋1.9%の誤差で、許容範囲 ±5%以内に収まる。よって分周比 1/2¹⁰ のエが正解である。（出典: 平成24年度 春期 応用情報技術者試験 午前 問24）
