問題

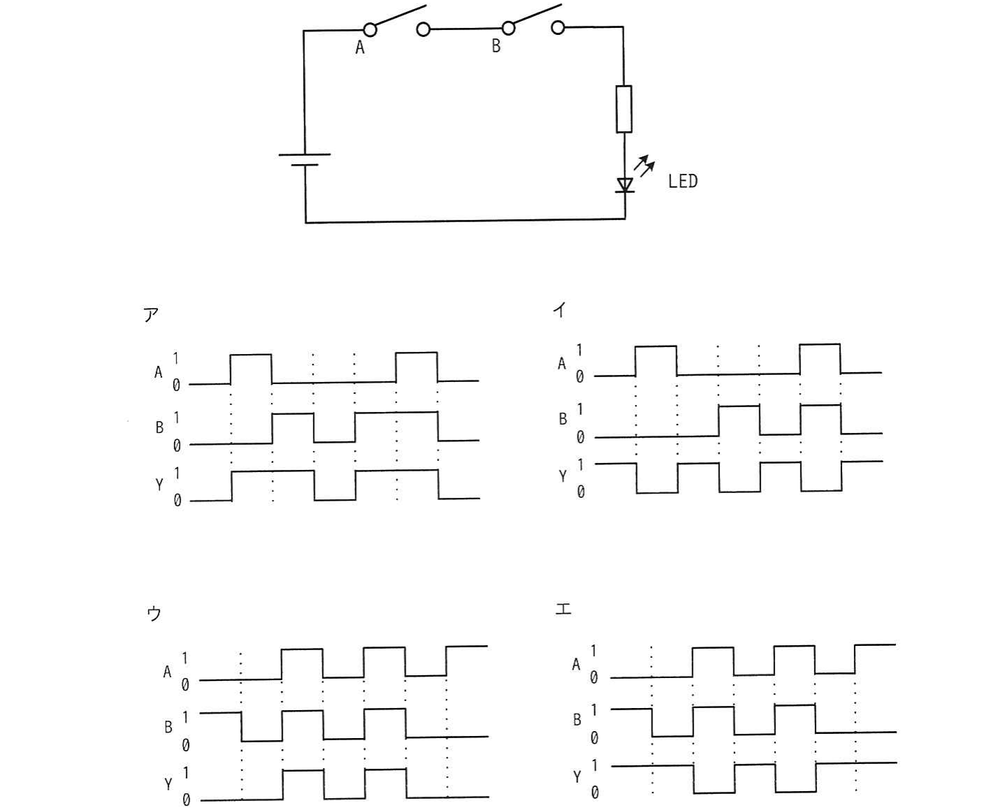

図はスイッチ A 及び B の状態によって、LED が点灯又は消灯する回路である。スイッチ A がオンの状態を A＝1、オフの状態を A＝0 とし、スイッチ B も同様にオンの状態を B＝1、オフの状態を B＝0 とする。また、LED が点灯する状態を Y＝1、消灯する状態を Y＝0 とする。このとき、図の回路を動作させたときのタイミングチャートとして、適切なものはどれか。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
3. ウ
詳しい解説を見る解説を閉じる
解説
回路はスイッチ A と B が直列に接続され、その先に LED がある。電流が流れて LED が点灯（Y＝1）するのは A と B の両方がオン（A＝1 かつ B＝1）のときだけで、これは AND（論理積）の動作である。各タイミングチャートのうち、A と B がともに 1 の区間だけ Y が 1 になっているのはウである。よってウが正解。（出典: 令和6年度 秋期 応用情報技術者試験 午前 問21）
