問題

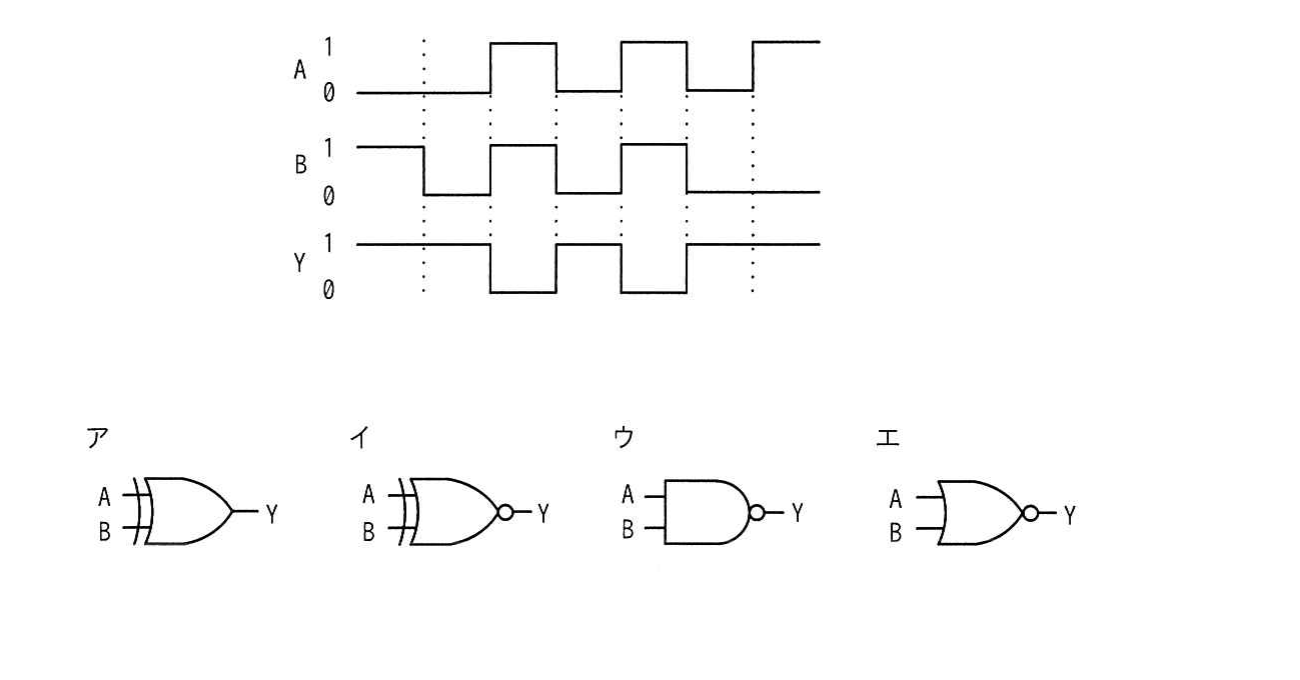

入力が A と B、出力が Y の論理回路を動作させたとき、図のタイムチャートが得られた。この論理回路として、適切なものはどれか。
選択肢
- 1（ア）の論理回路
- 2（イ）の論理回路
- 3（ウ）の論理回路
- 4（エ）の論理回路
正解
3. （ウ）の論理回路
詳しい解説を見る解説を閉じる
解説
タイムチャートを読み取ると、A と B がともに 1 のときだけ出力 Y が 0 となり、それ以外では Y が 1 となっている。これは NAND（否定論理積）の動作 Y＝¬(A・B) に一致する。選択肢の論理回路のうち NAND ゲートに相当するのはウであり、ウが正解。（出典: 令和6年度 春期 応用情報技術者試験 午前 問21）
