問題

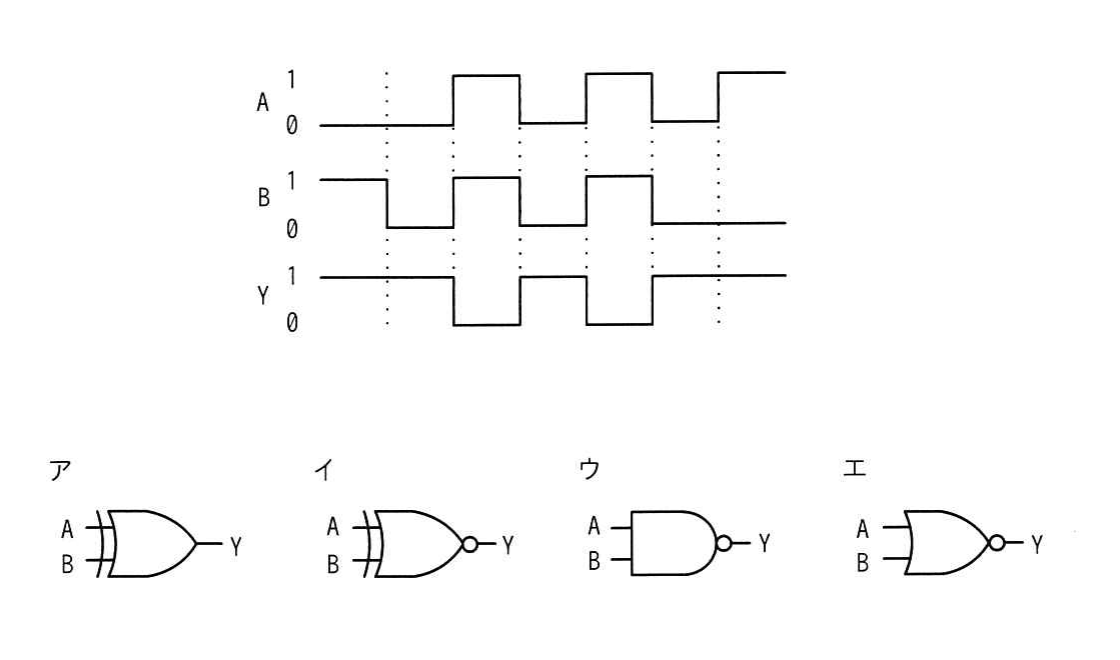

入力が A と B、出力が Y の論理回路を動作させたとき、図のタイミングチャートが得られた。この論理回路として、適切なものはどれか。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
3. ウ
詳しい解説を見る解説を閉じる
解説
タイミングチャートを読み取ると、出力 Y は入力 A と B がともに 1 のときだけ 0 となり、それ以外（A・B のどちらかが 0）のときは 1 になっています。これは Y＝NOT(A・B)、すなわち否定論理積（NAND）の動作です。選択肢の論理ゲートのうち NAND ゲートはウなので、ウが正解です。アは排他的論理和（XOR）、イは XOR の否定、エは否定論理和（NOR）であり、いずれもこのチャートとは一致しません。（出典: 令和7年度 秋期 応用情報技術者試験 午前 問22）
