問題

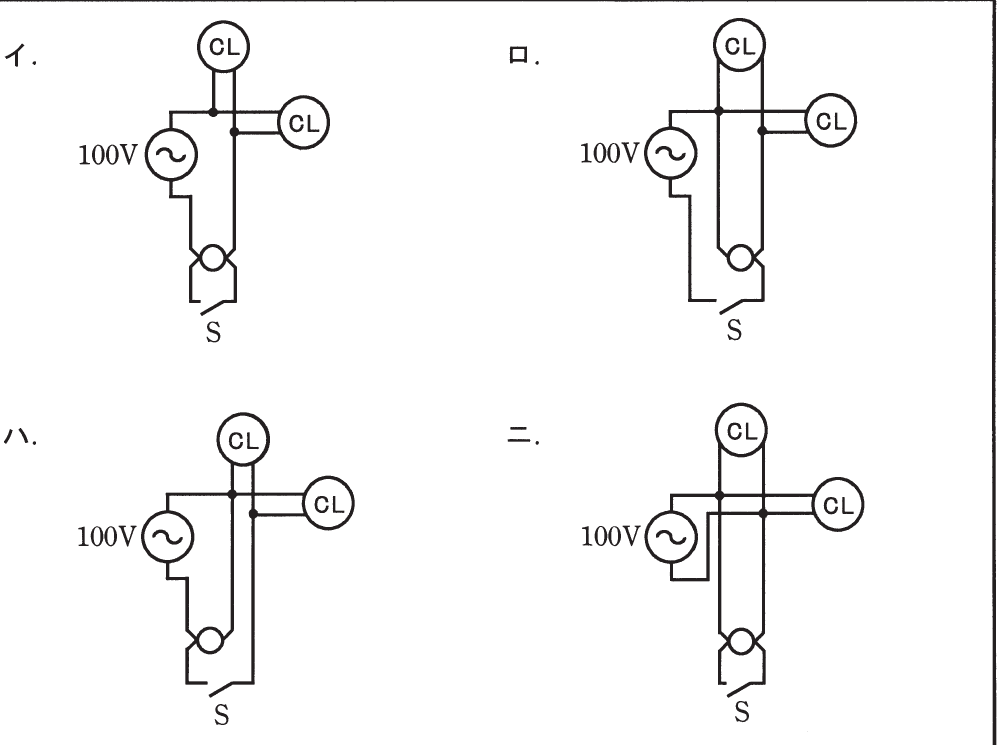

低圧屋内配線で、スイッチSの操作によって確認表示灯（パイロットランプ）が、負荷（CL）が点灯すると点灯し、負荷が消灯すると消灯する回路は。
選択肢
- 1イ. （確認表示灯と負荷が並列で同時点滅する結線）
- 2ロ. （確認表示灯がスイッチと並列の結線）
- 3ハ. （確認表示灯が負荷と直列の結線）
- 4ニ. （確認表示灯が常時点灯の結線）
正解
2. ロ. （確認表示灯がスイッチと並列の結線）
詳しい解説を見る解説を閉じる
解説
負荷の点灯・消灯と確認表示灯（パイロットランプ）が連動する「同時点滅」回路では、確認表示灯を負荷（点灯回路）と並列に接続します。これによりスイッチSを入れて負荷が点灯すると表示灯も点灯し、消すと両方消灯します。確認表示灯の3つの結線（同時点滅・異時点滅・常時点灯）のうち同時点滅の結線を選ぶ問題です。（出典: 一般財団法人 電気技術者試験センター 平成22年度 第二種電気工事士 筆記試験 問9）
