問題
⑤で示す図記号の名称は。
選択肢
- 1イ. 電力計
- 2ロ. タイムスイッチ
- 3ハ. 配線用遮断器
- 4ニ. 電力量計
正解
4. ニ. 電力量計
詳しい解説を見る解説を閉じる
解説

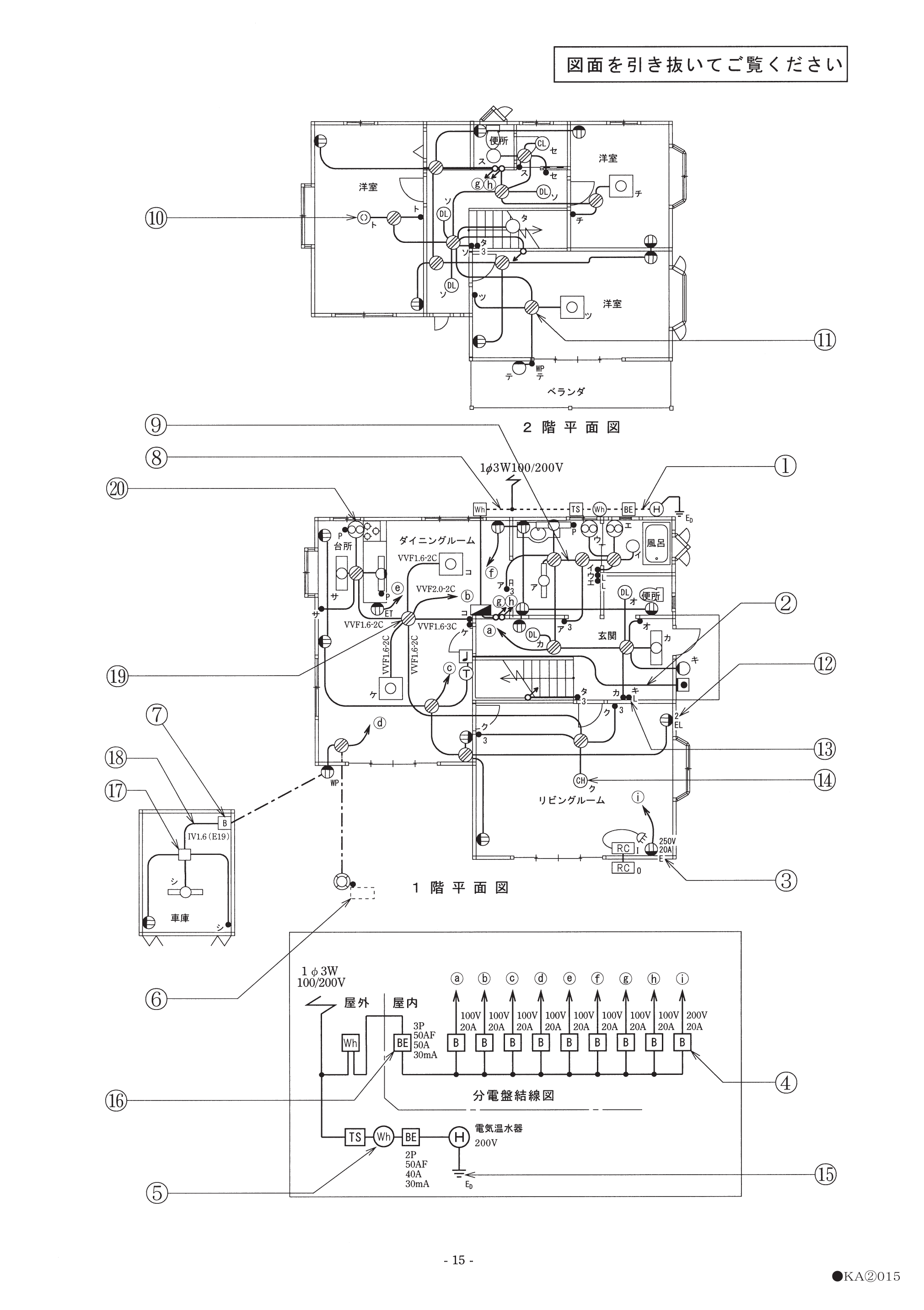

⑤で示す図記号（Whを丸で囲んだ記号）は電力量計です。電力量計は使用した電力量（消費電力量）を積算して計量する計器で、引込口付近に設置されます。よってニが正解です。電力計は瞬時の電力を測る計器、タイムスイッチは時刻による入切器具、配線用遮断器は過電流保護器でそれぞれ図記号が異なります。図記号の名称を問う配線図問題です。（出典: 一般財団法人 電気技術者試験センター 平成23年度下期 第二種電気工事士 筆記試験 問35）
