問題
低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。ただし、分岐点から配線用遮断器までは3[m]、配線用遮断器からコンセントまでは8[m]とし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。また、コンセントは兼用コンセントではないものとする。

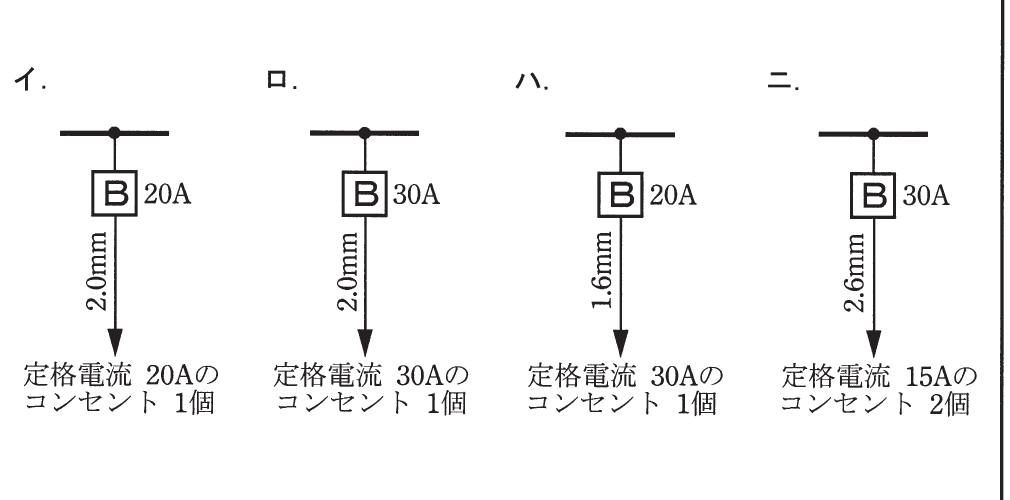

選択肢
- 1イ. 配線用遮断器20A・電線2.0mm・定格電流20Aのコンセント1個
- 2ロ. 配線用遮断器30A・電線2.0mm・定格電流30Aのコンセント1個
- 3ハ. 配線用遮断器20A・電線1.6mm・定格電流30Aのコンセント1個
- 4ニ. 配線用遮断器30A・電線2.6mm・定格電流15Aのコンセント2個
正解
1. イ. 配線用遮断器20A・電線2.0mm・定格電流20Aのコンセント1個
詳しい解説を見る解説を閉じる
解説
20A配線用遮断器の分岐回路では電線太さ直径1.6mm以上、コンセント定格20A以下が適合します。イは20A遮断器・2.0mm・20Aコンセントで適切です。ハは30Aコンセントが20A遮断器に不適合、ロは30A遮断器に対し電線2.0mm（許容不足、2.6mm以上必要）、ニは30A遮断器に15Aコンセント（20A以上30A以下が必要）で不適合です。遮断器容量と電線太さ・コンセント定格の組合せを問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成26年度上期 第二種電気工事士 筆記試験 問10）
