問題

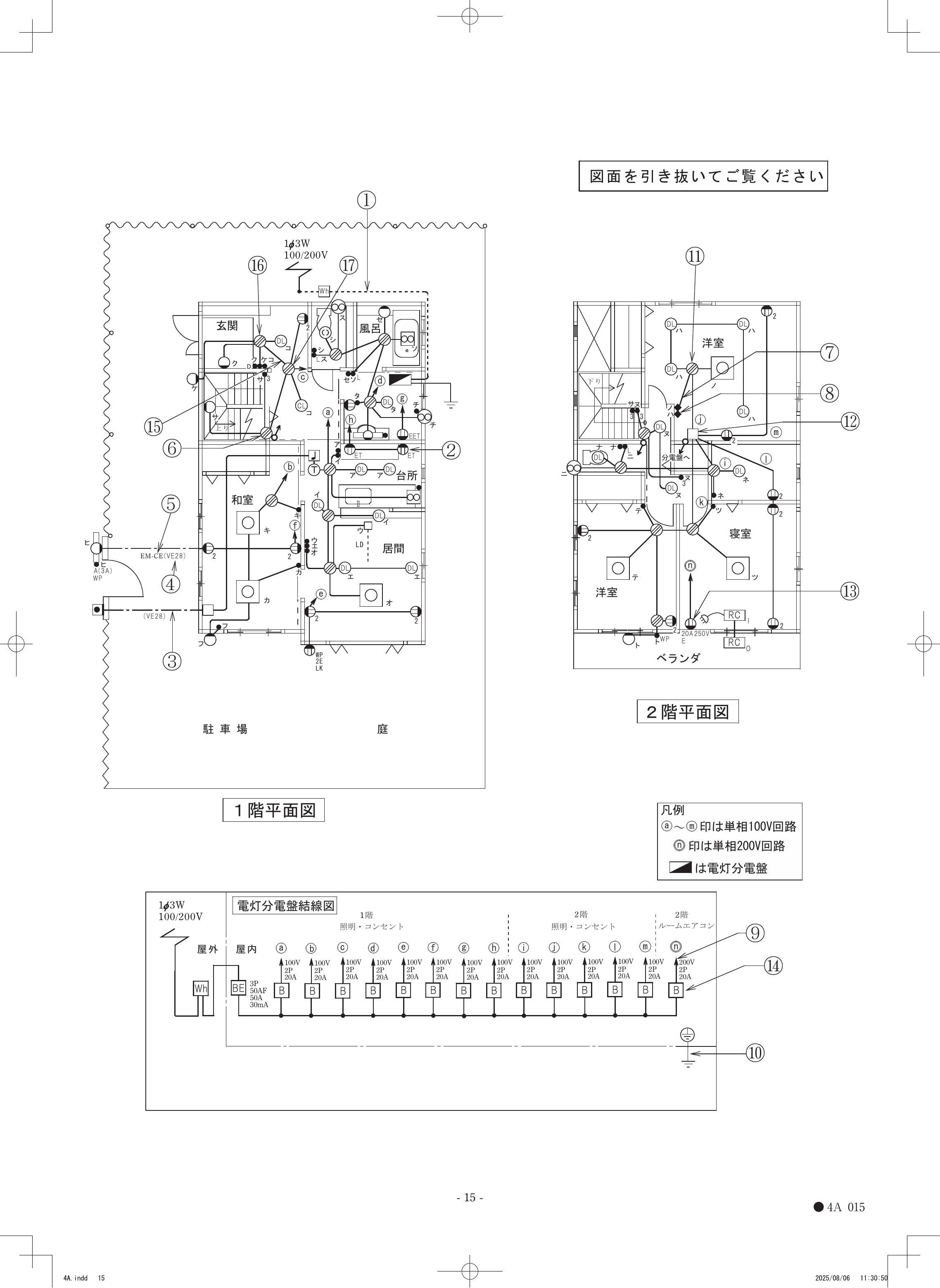

配線図の⑪で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。
選択肢
- 1イ. 4本用 1個
- 2ロ. 3本用 3個 と 2本用 2個
- 3ハ. 3本用 3個 と 2本用 1個
- 4ニ. 3本用 3個 と 2本用 1個 と 4本用 1個
正解
3. ハ. 3本用 3個 と 2本用 1個
詳しい解説を見る解説を閉じる
解説
⑪のボックス内の各接続点について、接続する電線本数に応じた差込形コネクタを選定します。本問では3本接続が3箇所、2本接続が1箇所となり、3本用3個と2本用1個の組合せが最少構成となります。配線図の電線本数を正確に読み取ります。（出典: 一般財団法人 電気技術者試験センター 令和7年度下期 第二種電気工事士 学科試験 問41）
