問題

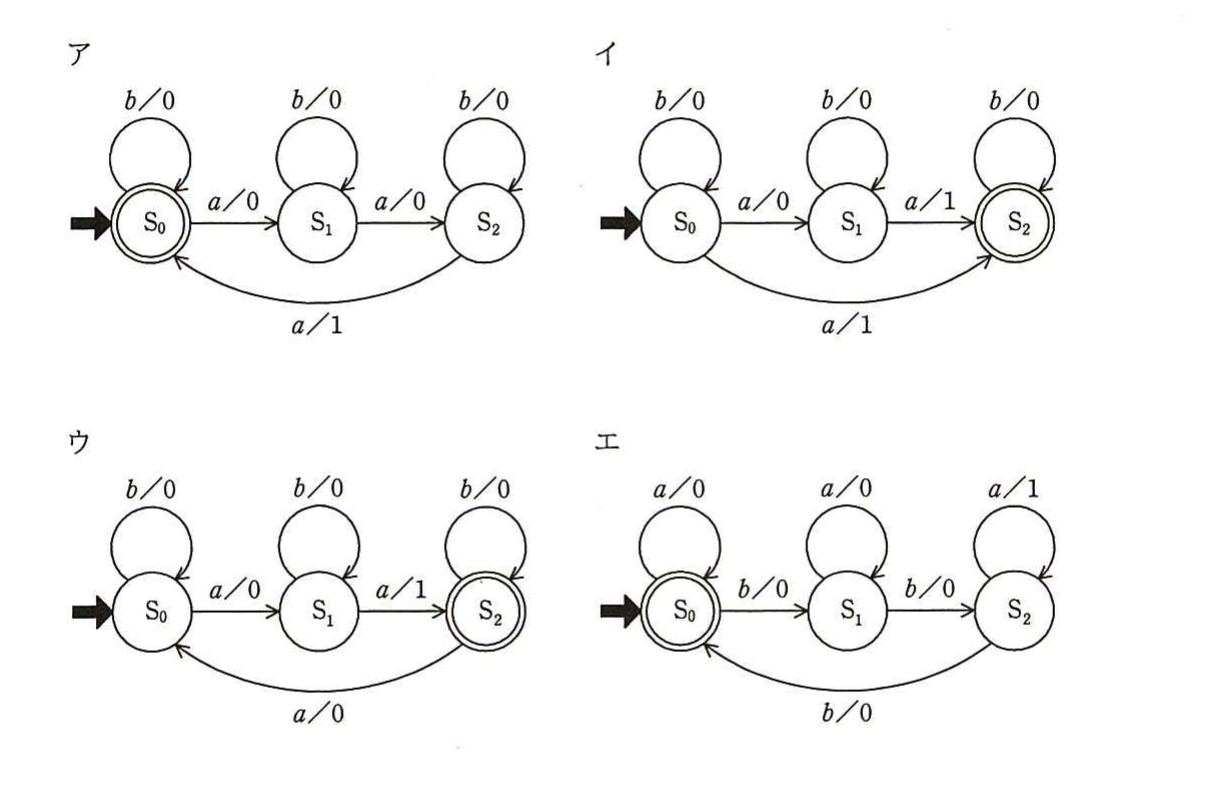

300円の商品を販売する自動販売機の状態遷移図はどれか。ここで、入力と出力の関係を「入力/出力」で表し、入力の"a"は"100円硬貨"を、"b"は"100円硬貨以外"を示し、S₀〜S₃は状態を表す。入力が"b"の場合はすぐにその硬貨を返却する。また、終了状態に遷移する際、出力の"1"は商品の販売を、"0"は何もしないことを示す。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
1. ア
詳しい解説を見る解説を閉じる
解説
100円硬貨を3枚投入したときだけ商品を販売（出力1）し、100円硬貨以外（b）が入力されたときはその硬貨を即座に返却（出力0、状態は変えない）する遷移図が正解。状態 S₀→S₁→S₂→S₃ と硬貨が累積し、S₂で3枚目（a）を受けて販売する図が正しく、選択肢アが該当する。（出典: 平成28年度 秋期 基本情報技術者試験 午前 問3）
