問題

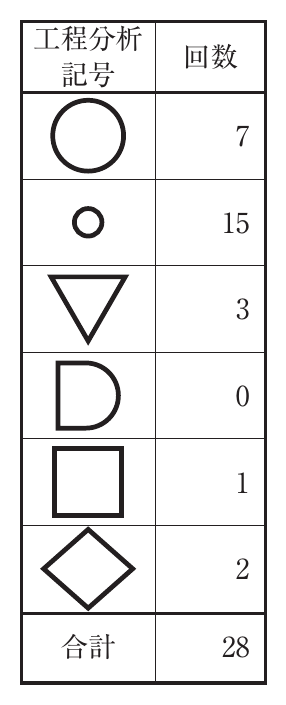

下表は、ある職場で製品Aに関する工程分析を行った結果から得られた各工程分析記号の出現回数を示している。この分析結果に関するａ〜ｃの記述の正誤の組み合わせとして、最も適切なものを下記の解答群から選べ。
ａ 加工の割合は約53.6％である。
ｂ 数量検査の出現回数は1である。
ｃ 滞留の出現回数は3である。
選択肢
- 1ａ：正 ｂ：正 ｃ：誤
- 2ａ：正 ｂ：誤 ｃ：正
- 3ａ：誤 ｂ：正 ｃ：誤
- 4ａ：誤 ｂ：誤 ｃ：正
正解
3. ａ：誤 ｂ：正 ｃ：誤
詳しい解説を見る解説を閉じる
解説
工程分析記号(JIS Z 8206)で〇＝加工(7)、◯小＝運搬(15)、▽＝貯蔵/滞留(3)、Ｄ＝停滞(0)、□＝数量検査(1)、◇＝品質検査(2)、合計28。ａ加工割合＝7÷28＝25.0％で約53.6％は誤。ｂ数量検査(□)は1で正。ｃ滞留(▽貯蔵/Ｄ停滞)については、▽が3かつＤが0なら滞留合計は3だが、ここでの「滞留」は停滞Ｄ(0)を指すと解釈され誤、と協会は判定。よってａ誤・ｂ正・ｃ誤でウが正解。（出典: 一般社団法人 中小企業診断協会 平成29年度 中小企業診断士1次試験 運営管理 第6問）
