応用情報技術者 過去問｜練習問題 第23問

問題

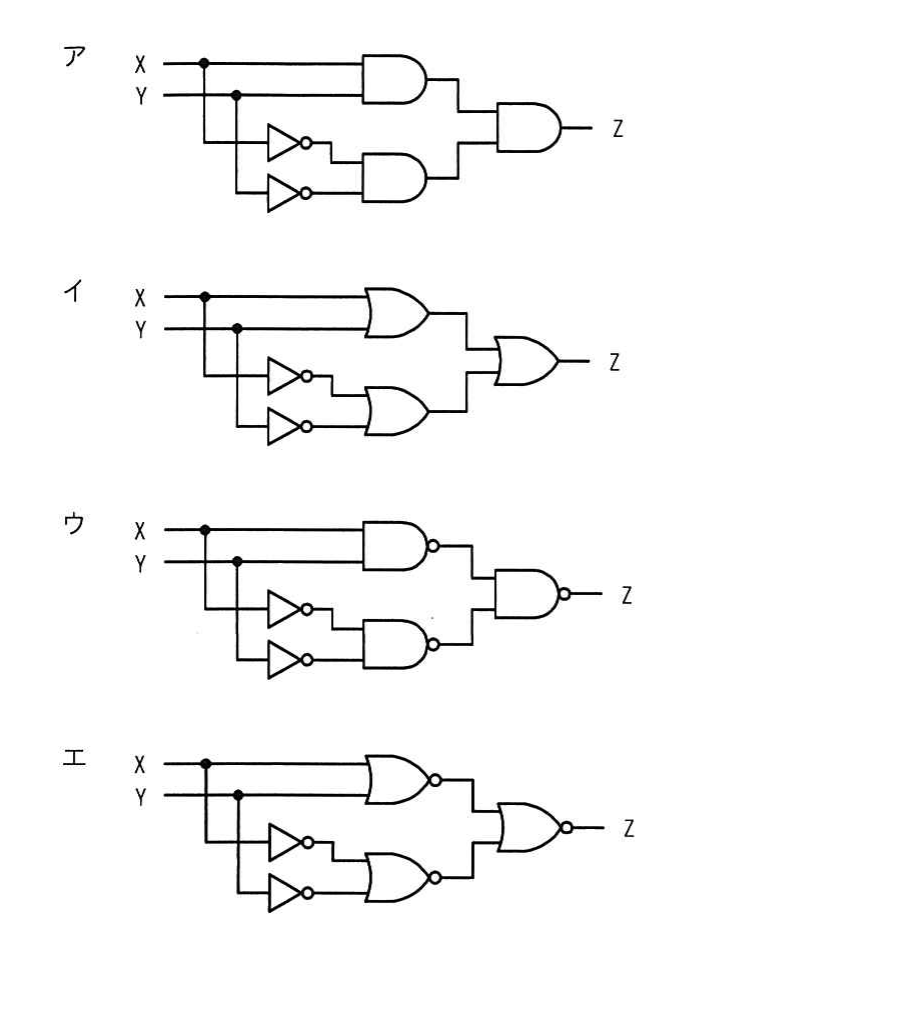

入力 X と Y の値が同じときにだけ、出力 Z に 1 を出力する回路はどれか。

の図表

選択肢

  1. 1（ア）の回路
  2. 2（イ）の回路
  3. 3（ウ）の回路
  4. 4（エ）の回路

正解

3. （ウ）の回路

詳しい解説を見る

解説

入力 X と Y が等しいとき（00 または 11 のとき）に 1 を出力する論理は一致回路であり、排他的論理和（XOR）の否定、すなわち XNOR で表される。Z＝X̄・Ȳ＋X・Y となる回路を選ぶ。各選択肢の論理回路を解析すると、この一致回路を実現しているのはウである。よってウが正解。（出典: 令和4年度 秋期 応用情報技術者試験 午前 問23）
