問題

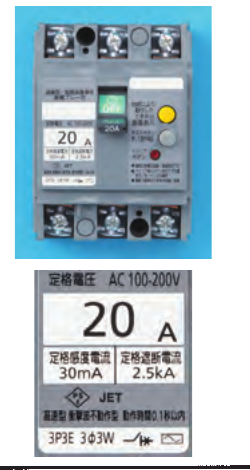

写真に示す器具（定格電圧AC100-200V、20A、定格感度電流30mA、定格遮断電流2.5kAと表示された器具）の名称は。
選択肢
- 1配線用遮断器
- 2漏電遮断器
- 3電磁接触器
- 4漏電警報器
正解
2. 漏電遮断器
詳しい解説を見る解説を閉じる
解説
写真の器具には「定格感度電流30mA」「テストボタン」が付いており、これは漏電遮断器の特徴です（ロが正解）。漏電遮断器は地絡電流（漏電）を検出して回路を遮断する装置で、定格感度電流（30mAなど）が表示されています。配線用遮断器には感度電流の表示はありません。（出典: 一般財団法人 電気技術者試験センター 平成28年度上期 第二種電気工事士 筆記試験 問17）
