第二種電気工事士 過去問｜練習問題 第41問

問題

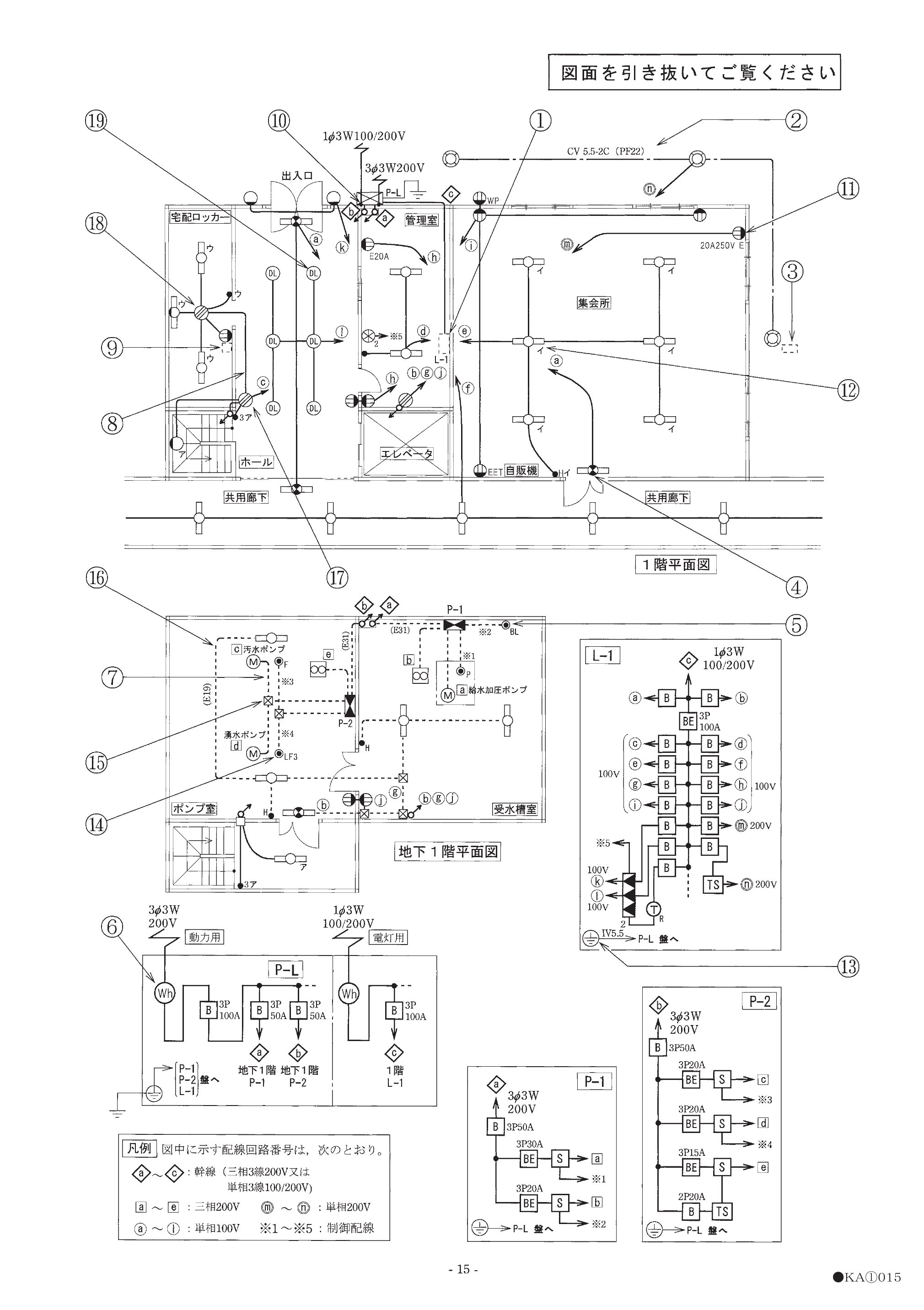

⑪で示す図記号の器具は。（写真イ〜ニはいずれもコンセント）

の図表

選択肢

  1. 1イ. 接地極付の20A 250V用コンセント(横一文字＋接地極の刃受)
  2. 2ロ. 20A 125V用コンセント(横向きと縦の刃受)
  3. 3ハ. 15A・20A兼用の接地極付コンセント
  4. 4ニ. 接地端子付の20A 125V用コンセント

正解

3. ハ. 15A・20A兼用の接地極付コンセント

詳しい解説を見る

解説

⑪の図記号に対応するのは、刃受の形状から接地極付で15A・20A兼用形のコンセント(ハ)です。刃受口の形(横一・縦・L字)で定格電圧・電流や接地極の有無を判別します。コンセントの刃受形状と図記号の対応を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成29年度上期 第二種電気工事士 筆記試験 問41）
