問題

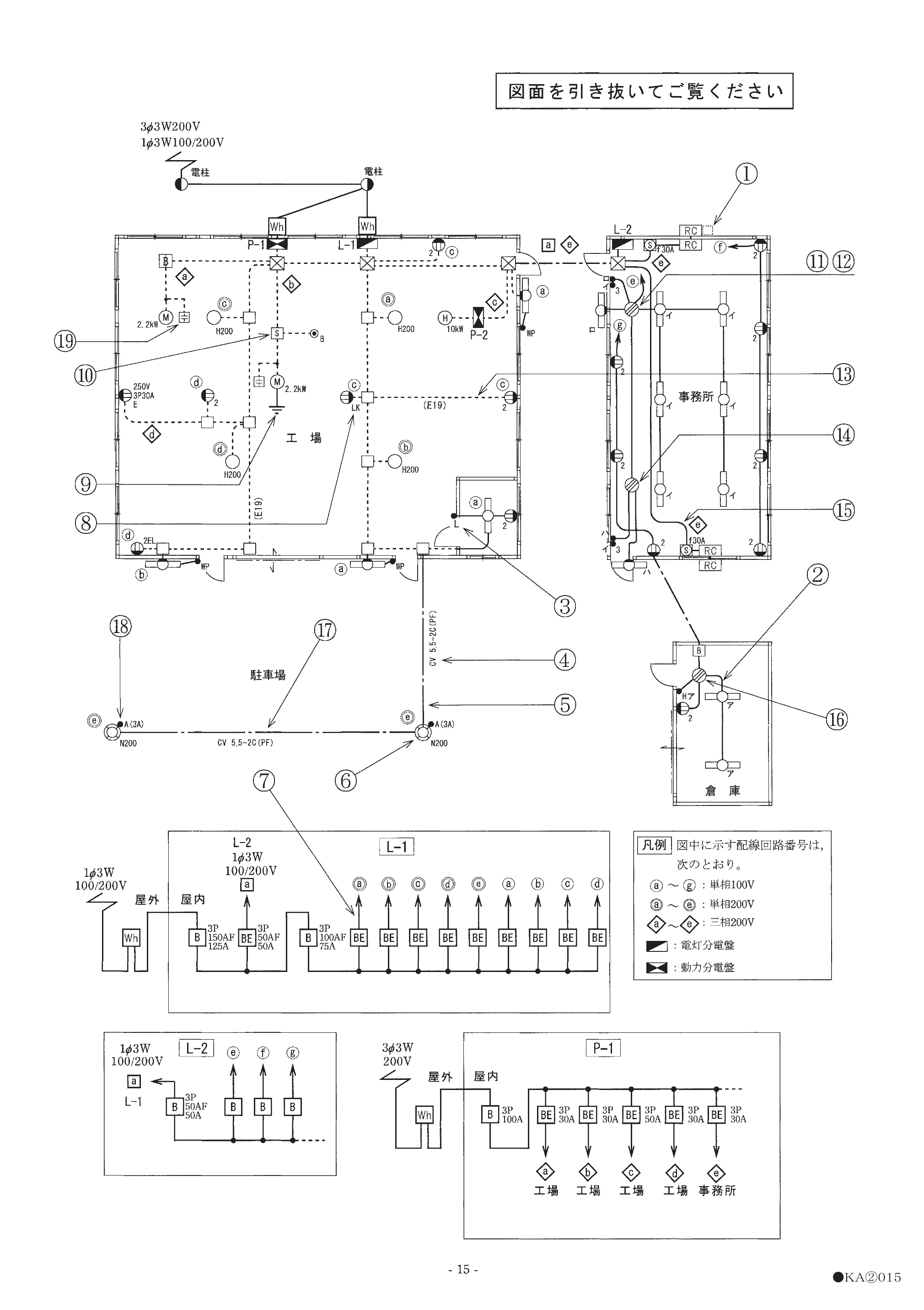

⑪で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。ただし、使用する電線はすべてVVF1.6とする。
選択肢
- 1イ. 小スリーブ3個・中スリーブ2個
- 2ロ. 小スリーブ5個・中スリーブ1個
- 3ハ. 小スリーブ5個
- 4ニ. 小スリーブ6個
正解
4. ニ. 小スリーブ6個
詳しい解説を見る解説を閉じる
解説
複線図を描いて⑪のジョイントボックス内の接続箇所と各接続の電線本数を数えます。VVF1.6（1.6mm）のみの接続では、2本接続が小スリーブ（○刻印）、3〜4本接続が小スリーブ（小刻印）で対応でき、すべて小スリーブで済みます。接続箇所が6か所なので小スリーブ6個が適切です。リングスリーブの選定と個数を問う複線図の問題です。（出典: 一般財団法人 電気技術者試験センター 平成29年度下期 第二種電気工事士 筆記試験 問41）
