問題

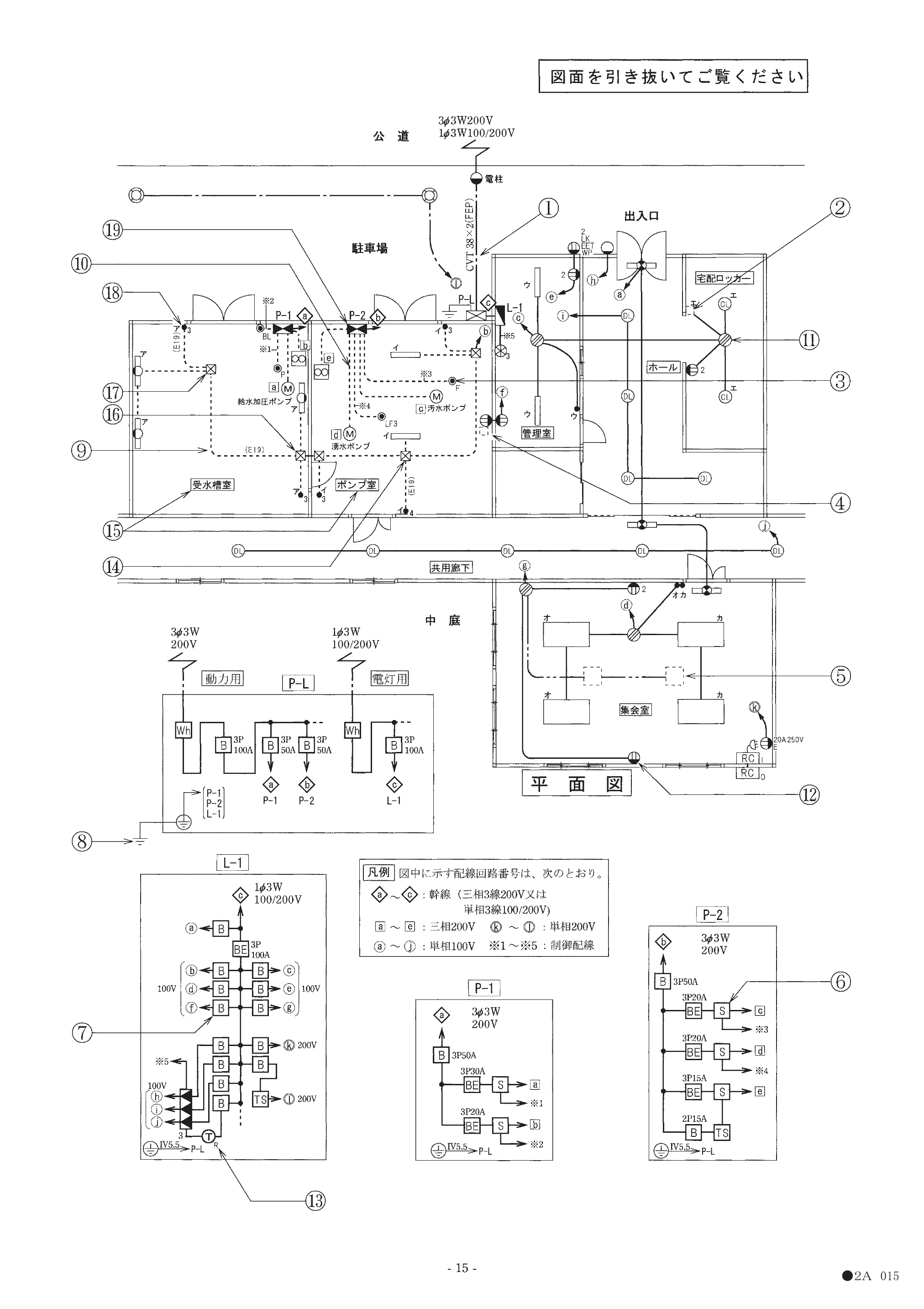

⑪で示す部分の接続工事をリングスリーブ小3個を使用して圧着接続する場合の刻印は。ただし、使用する電線はすべてVVF1.6とする。また、写真に示すリングスリーブ中央の「○」、「小」は刻印を表す。
選択肢
- 1イ. 「小」「小」「小」（小スリーブ3個すべて刻印「小」）
- 2ロ. 「○」「小」「小」（刻印「○」1個・「小」2個）
- 3ハ. 「小」「○」「○」（刻印「小」1個・「○」2個）
- 4ニ. 「○」「○」「○」（小スリーブ3個すべて刻印「○」）
正解
1. イ. 「小」「小」「小」（小スリーブ3個すべて刻印「小」）
詳しい解説を見る解説を閉じる
解説
⑪の接続箇所はいずれもVVF1.6（直径1.6mm）の電線2本どうしの接続です。1.6mm2本は小スリーブで圧着し、刻印は「小」となります。3箇所すべてが2本接続なので、刻印は「小」「小」「小」のイが正しい組合せです。なお1.6mm2本のときの刻印は「○」ではなく「小」である点が要点です。（出典: 一般財団法人 電気技術者試験センター 平成30年度上期 第二種電気工事士 筆記試験 問41）
