問題

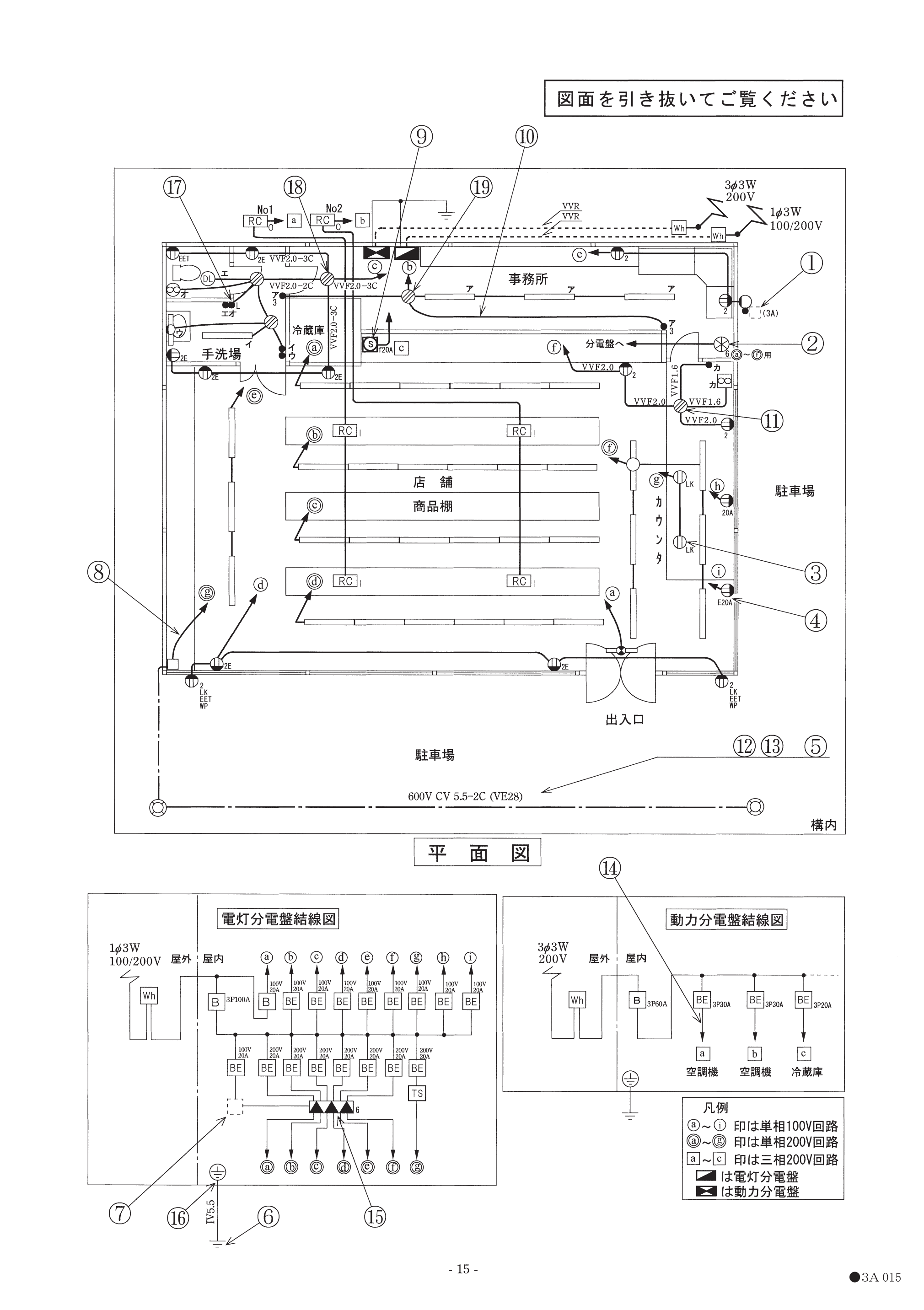

⑪で示す部分の接続工事をリングスリーブで圧着接続する場合のリングスリーブの種類、個数及び刻印の組合せで、正しいものは。ただし、写真に示すリングスリーブ中央の○、小、中は刻印を表す。
選択肢
- 1イ. 小（○刻印）1個・中（中刻印）2個
- 2ロ. 小（小刻印）1個・中（中刻印）2個
- 3ハ. 小（小刻印）3個
- 4ニ. 小（○刻印）3個
正解
1. イ. 小（○刻印）1個・中（中刻印）2個
詳しい解説を見る解説を閉じる
解説
⑪の接続部の複線図から、各接続点の電線本数と太さを判定し、リングスリーブの種類と刻印を決めます。本問ではイ（小1個・刻印○、中2個・刻印中）の組合せが正しくなります。リングスリーブは小サイズで電線2本（1.6mm×2）のときは「○」刻印、それ以外の小サイズは「小」刻印、中サイズは「中」刻印を用います。接続点ごとの本数から圧着工具の刻印を選ぶ問題です。（出典: 一般財団法人 電気技術者試験センター 平成30年度下期 第二種電気工事士 筆記試験 問41）
