問題

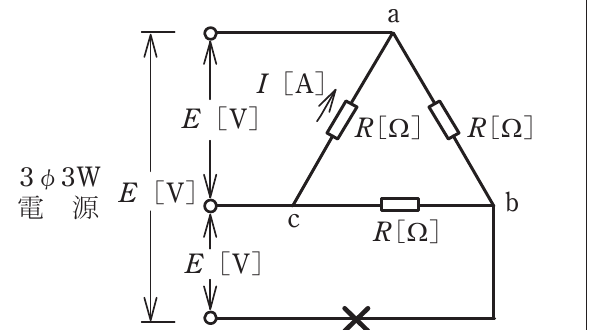

図のような電源電圧E[V]の三相3線式回路で、図中の×印点で断線した場合、断線後のa-c間の抵抗R[Ω]に流れる電流I[A]を示す式は。（各相にR[Ω]が接続されたΔ結線で、c-b間のRに至る1線が断線）
選択肢
- 1イ. E/(2R)
- 2ロ. E/(√3R)
- 3ハ. E/R
- 4ニ. 3E/(2R)
正解
3. ハ. E/R
詳しい解説を見る解説を閉じる
解説
断線するとΔ結線の一辺（c-b間のR）への経路が切れ、a-c間のRには線間電圧E[V]がそのまま加わる単相回路となります。よって I=E/R となり、ハが正解です。三相回路の断線後は単相として電流を求めるのが基本です。（出典: 一般財団法人 電気技術者試験センター 令和5年度下期 第二種電気工事士 学科試験 問5）
